振動フィーダー付コンデンサ放電スポット溶接機

精密溶接原理

この装置は、制御された高電流パルスを放出してヒート パイプの底部に強力な金属結合を形成するコンデンサ エネルギー貯蔵システムを採用しています。この方法により、熱影響部が最小限に抑えられ、シーリング用途に重要な一貫した溶接溶け込みが保証されます。スイングシリンダと空気圧マニピュレータが相乗して動作し、溶接電極に対してワークを正確に位置決めします。

主な運用上の利点は次のとおりです。

1. コンデンサの放電により瞬間的なエネルギーが得られ、サイクル タイムと熱歪みが軽減されます。

2. バキュームアタッチメントにより溶接ピースをステーションにしっかりと保持し、放電時のズレを防ぎます。

3. 位置決め溝により、量産に不可欠な各サイクルでの再現性のある位置合わせが保証されます。

この原理により、振動フィーダー付きコンデンサ放電スポット溶接機は、精度と速度が最も重要となる薄肉ヒートパイプの端部クロージャに特に適しており、あらゆる生産工程で高品質の溶接を保証します。

統合された振動供給システム

従来のスポット溶接機とは異なり、電磁振動ディスク装置を搭載し、溶接ステーションへの部品の供給と位置合わせを自動で行います。振動フィーダーとシリンダー操作のマニピュレーターを組み合わせることで、積み込みプロセスが合理化され、手動による取り扱いエラーが減少します。

システムの特徴は次のとおりです。

●電磁ディスク振動により部品の方向を一定に保ちます。

●溶接位置までスムーズに部品を搬送するエアスイングシリンダです。

●真空ピックアップにより、溶接前にピースが位置決め溝に正しく装着されていることを確認します。

この統合により、全体的な生産性が向上し、溶接装置がヒートパイプ組立ラインにとって効率的な選択肢となり、ダウンタイムとオペレーターの疲労が最小限に抑えられます。

主要な技術仕様

この機械は、産業上の需要を満たすために、堅牢な電気および空気圧システムを備えて設計されています。すべてのパラメータは厳格な工場テストを通じて検証され、継続生産下での信頼性の高い動作が保証されます。

●機械能力：5KVA

●動作電圧：380V（三相）

●エア源圧力：0.6Mpa

●溶接方法：コンデンサ蓄電スポット溶接

●送り機構：電磁振動板

●積載タイプ：手動操作

●制御：スイング・クランプ機能付き空圧シリンダ

これらの仕様により、メンテナンスの必要性が低くなり、延長された生産サイクルにわたって一貫した溶接品質が得られるため、さまざまな作業場の条件下でも安定したパフォーマンスが保証されます。

代表的な用途

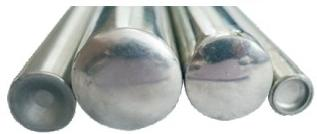

この溶接ユニットは主に電熱管の製造、特にシングルヘア ヒート パイプの下端をシールするために使用されます。その精度と速度により、さまざまな産業環境に最適です。

1. 家庭用および産業用発熱体のヒート パイプ端クロージャ。

2. ケーブルおよびワイヤーハーネスアセンブリのチューブ底部の抵抗溶接。

3. 円筒部品の再現性の高いスポット溶接が必要な生産ライン。

Feihong 機械は国内市場と輸出市場の両方にサービスを提供しており、日常の電気製品や産業機器に応用されています。この機械の多用途性により、治具の変更に応じて他の小型部品の抵抗溶接作業にも適応できるため、メーカーに柔軟なソリューションを提供できます。

堅牢な製造能力

中国の大手メーカーとして、Feihong は粉末充填、パイプ収縮、マシニング センター、金型の製造、原材料の切断、機械の組み立てを含む 6 つの専用ワークショップを運営しています。この垂直統合により、原材料から最終組み立てまで完全な品質管理が保証されます。

1. 社内での粉末充填とパイプの収縮により、部品を正確に準備します。

2. カスタムツーリングのための高度なマシニングセンターと金型の製造。

3. 合理化された生産のための専用の原材料の切断と機械の組み立てワークショップ。

Feihong の工場には 8 セットの高度な機械製造装置があり、効率的な生産と迅速な納期を可能にしています。同社のエンジニアリング チームは、顧客からのフィードバックに基づいて設計を継続的に改良し、振動フィーダー付きコンデンサ放電スポット溶接機が進化する業界基準を確実に満たすようにしています。

カスタマーサービスとサポート

Feihong は、すべての溶接機器に対して包括的なアフターサポートを提供します。サービスには設置ガイダンス、オペレーターのトレーニング、スペアパーツの供給が含まれており、生産ラインへのスムーズな統合を保証します。

● 詳細なユーザーマニュアルと配線図はすべての機械に付属しています。

● 電話またはビデオによるリモート診断サポートにより、迅速なトラブルシューティングが可能です。

● 必要に応じて、重要な問題に対するオンサイト サービスの手配。

30 年以上の経験を持つ Feihong は、すべての振動フィーダー付きコンデンサ放電スポット溶接機が信頼性の高いサービスと顧客満足への取り組みに裏付けられており、生産の中断を最小限に抑えます。

よくある質問

Q: この機器の通常の納期はどれくらいですか?

A: 現在の生産スケジュールに応じて、標準納期は注文確認後 30 ～ 45 日です。緊急の要件に対しては、優先オプションを利用できる場合があります。
