金属管用連続焼鈍機

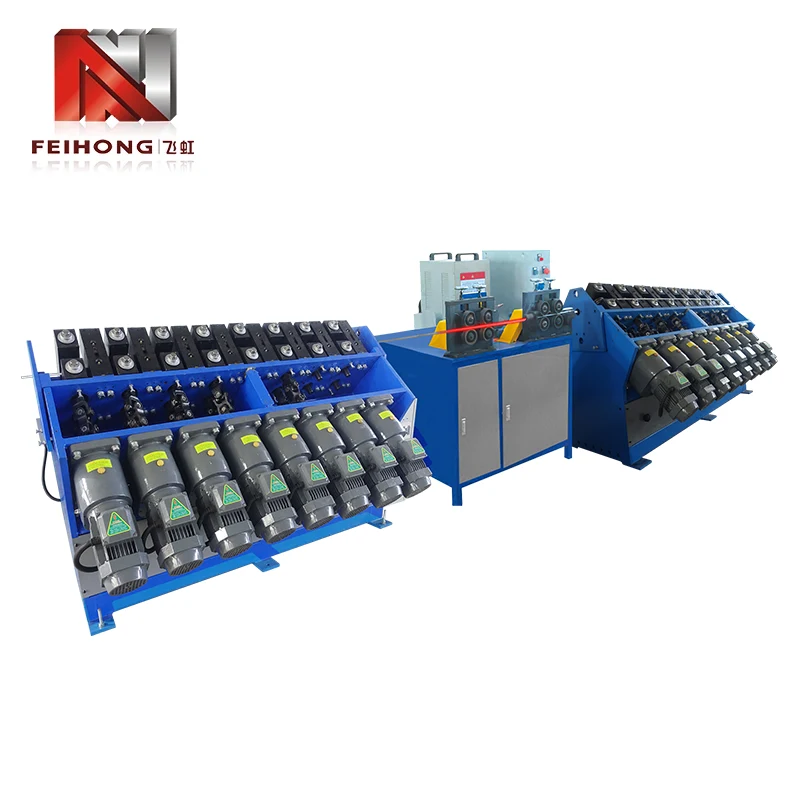

金属管用連続焼鈍機は、管加工中の加工硬化という重大な問題を解決します。金属管の直径が大幅に減少したり、曲げられたりすると、その結晶構造が脆くなります。当社の FH-148 モデルは、高周波電磁誘導を利用して、チューブが生産ラインに沿って移動するときにチューブの特定のターゲット領域を継続的に加熱します。これにより、未処理の部分に影響を与えることなく金属の延性が即座に回復し、連続的で中断のない製造フローが保証されます。

主な利点

1. 高い熱効率:電気エネルギーの 90% 以上を金属内の熱に直接変換し、従来のガス炉と比較して最大 70% のエネルギーを節約します。

2. 連続処理能力:インライン統合向けに設計されており、移動しながらチューブを焼きなますことができるため、CNC チューブ曲げおよび収縮機械のペースに完全に一致します。

3. 正確な温度制御:高度な IGBT モジュールにより、加熱温度の精度が ±5°C 以内であることが保証され、過熱やアニーリング不足が防止されます。

4. 最小限の酸化:急速加熱と即時冷却のプロセスにより、表面の酸化とスケールが大幅に減少し、チューブの表面仕上げが維持されます。

5. コンパクトな設置面積:工業用出力 (35 ～ 45KW) にもかかわらず、この機械の寸法 (1700×1200×1650mm) は、既存の工場レイアウトにシームレスに適合します。

技術仕様

アプリケーションシナリオ

● 自動車産業:複雑な 3D 曲げの前に、排気管、シャーシ コンポーネント、燃料噴射チューブをアニーリングします。

● 家具製造:椅子のフレーム、ベッドのフレーム、手すり用のステンレス鋼および炭素鋼のチューブを軟化させ、亀裂を発生させることなく狭い半径で曲げることができます。

● HVAC と冷凍:エアコンシステム用の銅およびアルミニウムチューブを加工し、完璧なフレアと拡張を保証します。

● チューブの収縮とスエージング:チューブが最大縮小限界に達すると、局所的な圧縮ゾーンの延性が回復します。

フェイホンを選ぶ理由

1. 16 年の製造経験:当社は10年半以上にわたり、金属加工機械の研究と製造に専念してきました。

2. 大量生産規模:当社の施設面積は 15,600 平方メートルで、安定した生産能力と短納期を保証します。

3. 世界的な認知度:当社はこれまでに 2,000 セット以上の機器を世界中の顧客に輸出しており、国際市場での信頼性を証明しています。

4. 工場直販価格:オリジナルメーカーとして、当社は中間マージンなしで非常に競争力のある価格を提供します。

金属管用連続焼鈍機：ライン導入＆メンテナンスガイド

ROIを最大化するには金属管用連続焼鈍機、生産ラインへの適切な統合とメンテナンスプロトコルの厳守が不可欠です。以下は、継続的なワークフローで FH-148 モデルを操作および保守するための詳細な非製造技術ガイドです。

シームレスな生産ラインの統合

1. コンベアの同期:誘導加熱速度はチューブ供給コンベアと完全に同期する必要があります。 FH-148 の PLC 制御システムにより、1 メートルあたりの加熱時間を設定できるため、チューブが誘導コイル内を連続的に移動する際に、熱の浸透深さが均一に保たれます。

2. 誘導コイルのカスタマイズ:連続処理の場合、銅誘導コイルの形状が重要です。当社では、チューブの外径と必要なアニーリング長さに合わせて、マルチターン、楕円形、または円形のコイルを特別に設計します。適切に取り付けられたコイルにより、連続動作中に最大の磁気結合効率が保証されます。

3. インライン冷却システム:チューブが誘導コイルを出た後、アニールされた微細構造を固定するために直ちに冷却する必要があります。連続焼鈍ラインには通常、機械の直後にインライン水噴霧冷却トンネルまたは送風冷却セクションが組み込まれています。

連続運転のための標準操作手順 (SOP)

● ステップ 1: 開始前チェック。連続運転を開始する前に、冷却水圧力が0.2MPa以上、水温が40℃以下であることを確認してください。エア供給量が0.6MPaであることを確認してください。

● ステップ 2: パラメータを入力します。必要な電力パーセンテージ (例: 45KW の 80%) とスキャン速度 (チューブの移動速度) を HMI タッチ スクリーンに入力します。機械は必要なエネルギー入力を自動的に計算します。

● ステップ 3: テスト実行。チューブの最初の 1 ～ 2 メートルを機械に通します。赤外線温度計を使用して表面温度を確認します。目標のアニーリング温度 (金属に応じて通常 600°C ～ 900°C) に達するまで、出力または速度をわずかに調整します。

● ステップ 4: 連続生産。パラメータがロックされたら、マシンを「自動/連続」モードに切り替えます。システムは手動介入なしで安定した出力を維持します。

予防保守スケジュール

1. 日常のメンテナンス:誘導銅コイルの表面をきれいにして、金属粉、スケール、飛沫を取り除きます。冷却水流量計をチェックし、詰まりがないか確認してください。電気ケーブルの接続に緩みや過熱の兆候がないかどうかを検査します。

2. 毎週のメンテナンス:冷却水の水質を確認してください。クローズドループ水チラーを使用している場合は、水フィルターのメッシュを掃除します。 IGBT モジュールの冷却ファンを検査し、異常なノイズがなくスムーズに動作していることを確認します。

3. 毎月のメンテナンス:すべての内部電気バスバー接続を締めます。共振コンデンサの容量を確認してください。誘導コイルの場合は、絶縁ワニスを検査してください。剥離や炭化が見つかった場合は、短絡を防ぐために直ちに洗浄し、再度ワニスを塗布する必要があります。

よくある質問 (FAQ)

Q: この金属管用連続焼鈍機はさまざまな管形状に対応できますか?

A: はい。メインマシンは変わりませんが、お客様の特定のチューブ形状 (円形、正方形、長方形、または楕円形) に合わせて誘導銅コイルをカスタマイズします。コイルを交換することで、さまざまな形状を効率よく加工できます。

Q: 誘導コイルの予想寿命はどれくらいですか?

A: 毎日適切な清掃とメンテナンスを行えば、高純度銅誘導コイルは数年間使用できます。消耗品と考えて、迅速かつ低コストの交換用コイルを工場から直接提供します。

Q: 産業顧客は工場で装置を評価できますか?

A: はい、Feihong では、産業界のお客様を広東省肇慶市の工場に訪問し、当社の最新、ベストセラー、高品質の産業用機器の生産条件を検査していただくことを心より歓迎しています。当社の 6 つの専門ワークショップを見学し、実際に稼働しているアニーリング マシンを観察し、特定の工業生産要件について当社のエンジニアリング チームと直接話し合って、お客様の施設に適切なソリューションを確実に提供することができます。

連続アニーリング ソリューションを今すぐ入手してください

Feihong の信頼性の高い金属管加工能力をアップグレードしてください。金属管用連続焼鈍機。チューブの仕様、生産速度の要件について話し合ったり、工場で直接見積もりを入手したりするには、今すぐ当社のエンジニアリング チームにお問い合わせください。
