パイプシュリンカーマシンはどのようにしてパイプ端部の成形効率を向上させますか?

記事の概要

パイプ端の成形は、チューブや金属パイプを含む多くの製造プロセスにおいて重要なステップです。あパイプシュリンクマシンは、パイプ端の外径を小さくするように特別に設計されており、シームレスな接続、組立効率の向上、機械的接合の強化が可能になります。この記事では、パイプシュリンクマシンの仕組み、工業生産におけるパイプシュリンクマシンが解決する問題、主なコンポーネント、製造ニーズに適した機器の選び方について説明します。また、パイプ処理効率の向上を目指す企業向けの一般的なアプリケーションと実際的な考慮事項についても説明します。

目次

• パイプシュリンクマシンの紹介
• 従来のパイプ端処理でよくある問題
• パイプシュリンクマシンの仕組み
• パイプシュリンクマシンの主要コンポーネント
• 主要な技術的パラメータ
• パイプ収縮技術の産業応用
• パイプシュリンクマシンを使用するメリット
• 適切なパイプシュリンクマシンの選び方
• メンテナンスと操作のヒント
• よくある質問
• 結論

パイプシュリンクマシンの紹介

現代の金属加工産業では、パイプの成形と修正が機械構造、自動車部品、パイプライン システムの生産において重要な役割を果たしています。チューブ加工における最も一般的な操作の 1 つは、パイプを他のコンポーネントに適合させたり、緊密な機械的接続を作成したりできるように、パイプ端の直径を小さくすることです。

A パイプシュリンクマシンは、パイプ端の構造的完全性を損なうことなく、パイプ端の外径を圧縮または縮小するために使用される特殊な産業用機械です。成形ダイを通して制御された圧力を加えることで、機械は滑らかな表面と正確な公差を維持しながら、パイプ端をより小さい直径に再成形します。

メーカーはこのプロセスを使用して、挿入ジョイント、溶接の準備、または特殊なアセンブリ構造用のパイプを準備します。などの企業飛虹高効率の生産ラインと安定した成形品質をサポートするように設計された高度なパイプシュリンクマシンを提供します。

従来のパイプ端処理でよくある問題

自動パイプシュリンクマシンが広く利用可能になる前は、メーカーは手動の方法または一般的な金属成形ツールに依存していました。これらの従来のアプローチでは、製造上いくつかの課題が生じていました。

• 処理効率が低い手動操作のため
• パイプの寸法が一貫していない組み立て精度に影響を与える
• 高い労働集約性オペレータの疲労が増大する
• 材料の変形や亀裂制御されていない圧力によって引き起こされる
• 厳しい公差を達成するのが難しい最新の機器に必要な

これらの問題は、生産速度と最終製品の品質に大きな影響を与える可能性があります。自動車製造、HVAC システム、建設などの業界ではより高い精度が求められるため、自動パイプ収縮技術が不可欠になっています。

パイプシュリンクマシンの仕組み

パイプシュリンクマシンは、成形型を使用して半径方向に圧縮を加えることにより、パイプ端の直径を縮小します。機械は構造上の損傷を避けるために均一な圧力を維持しながらパイプ壁を徐々に圧縮します。

通常、このプロセスはいくつかの手順に従います。

1. パイプローディング– オペレーターまたは自動フィーダーがパイプを機械内に配置します。
2. クランピング– 機械はパイプをしっかりと保持し、収縮プロセス中の動きを防ぎます。
3. 金型圧縮– 成形ダイがパイプ端の周囲を閉じて、半径方向の圧力を加えます。
4. 小径化– パイプの端は指定されたサイズまで徐々に収縮します。
5. リリースと削除– ダイスが開き、完成したパイプが取り出されます。

最新のパイプシュリンクマシンは、圧縮力を正確に制御するために油圧システムまたはサーボシステムを使用することがよくあります。これにより、大量のパイプを処理する場合でも、一貫した結果が保証されます。

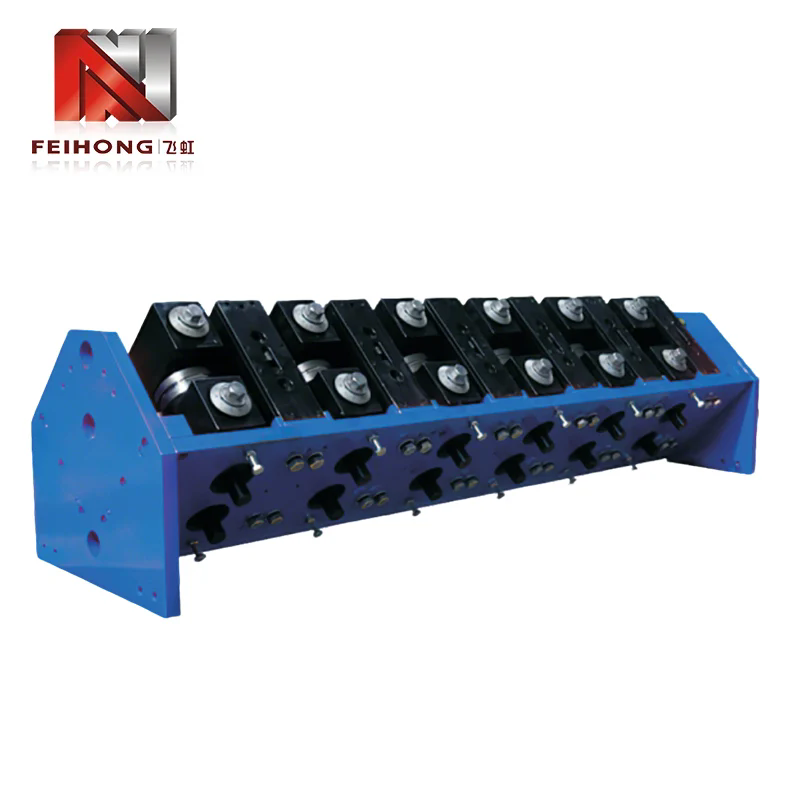

パイプシュリンクマシンの主要コンポーネント

高品質のパイプシュリンクマシンは、いくつかの重要な機械コンポーネントと制御コンポーネントで構成されています。

飛虹 のようなメーカーは、要求の厳しい産業環境における長期信頼性を確保するために、耐久性のある素材と精密な機械加工に重点を置いています。

主要な技術的パラメータ

パイプシュリンクマシンを評価する場合、いくつかの技術パラメータがその能力と性能を決定します。

これらの仕様を理解することは、メーカーが機器を生産要件に適合させるのに役立ちます。

パイプ収縮技術の産業応用

パイプシュリンクマシンは、パイプ端の修正が必要なさまざまな業界で広く使用されています。

• 自動車用排気管製造
• 家具の金属フレームの製造
• HVAC パイプライン システム
• 建設用足場部品
• 油圧配管接続
• 金属機器製作

これらの用途の多くでは、構造強度と効率的な組み立てのために正確なパイプフィッティングが不可欠です。

パイプシュリンクマシンを使用するメリット

自動パイプ収縮技術の採用は、メーカーにいくつかの利点をもたらします。

• 生産効率の向上手動の方法と比較して
• 安定した成形品質大規模な生産バッチ全体にわたって
• 材料廃棄物の削減制御された圧縮により
• 接合強度の向上正確な縮径による
• 人件費の削減自動化された操作で

毎日数千本のパイプを処理する工場にとって、これらの改善により生産性と収益性が大幅に向上します。

適切なパイプシュリンクマシンの選び方

適切なマシンを選択するには、いくつかの要素を慎重に考慮する必要があります。

• ステンレス鋼、炭素鋼、アルミニウムなどのパイプ材質の種類
• パイプ径範囲と肉厚
• 必要な収縮長さ
• 生産量
• 自動化レベルと既存の生産ラインとの統合

などの信頼できる機器サプライヤー飛虹通常は、特定の生産ニーズに基づいてカスタマイズされたソリューションを提供し、マシンが運用要件を確実に満たすようにします。

メンテナンスと操作のヒント

機械の安定した性能と長寿命を確保するには、定期的なメンテナンスが不可欠です。

• 圧力が安定しているかどうか油圧システムを定期的に検査してください
• 可動コンポーネントに潤滑剤を塗布して機械的摩耗を軽減します
• 成形ダイの表面に損傷がないか確認します
• ゴミの干渉を防ぐために機械を清潔に保ちます
• 精度を維持するために定期的な校正を実行する

適切なメンテナンスによりダウンタイムが最小限に抑えられ、一貫した生産品質が保証されます。

よくある質問

Q1: パイプシュリンクマシンはどのような材料を加工できますか?

ほとんどのパイプシュリンクマシンは、炭素鋼、ステンレス鋼、アルミニウム、その他の金属チューブを処理できます。正確な能力は、機械の仕様と金型の設計によって異なります。

Q2: パイプが収縮するとパイプの構造が弱くなるのですか?

適切に設計された機械を使用して収縮プロセスを実行すると、圧縮がパイプ壁に沿って均等に分散されるため、構造強度が維持されます。

Q3: 1 台の機械で複数のパイプサイズに対応できますか?

はい。パイプシュリンクマシンは、成形ダイスを交換することで、さまざまなパイプ径を加工し、さまざまな収縮仕様を実現できます。

Q4: パイプシュリンクマシンは自動化できますか?

最新の機械の多くは自動供給システムとプログラム可能な制御をサポートしており、大量の工業生産に適しています。

結論

パイプシュリンクマシンは、金属チューブやパイプアセンブリを扱うメーカーにとって不可欠な機器です。この技術は、正確な直径の縮小、一貫した成形品質、効率的な生産速度を提供することにより、業界が厳しい製造基準を満たすのに役立ちます。

信頼性の高いエンジニアリングと耐久性のある構造により、飛虹現代の工業生産をサポートする先進的なパイプシュリンクマシンの開発を続けています。パイプ処理効率の向上を求める企業は、この装置を製造ラインに統合することで恩恵を受けることができます。

工場が信頼性の高いパイプ端成形ソリューションを探している場合、または生産効率を向上させたい場合は、お問い合わせプロフェッショナルなパイプシュリンクマシンソリューションとカスタマイズされた機器のサポートについて詳しく知ることができます。
