エネルギー貯蔵抵抗スポット溶接機

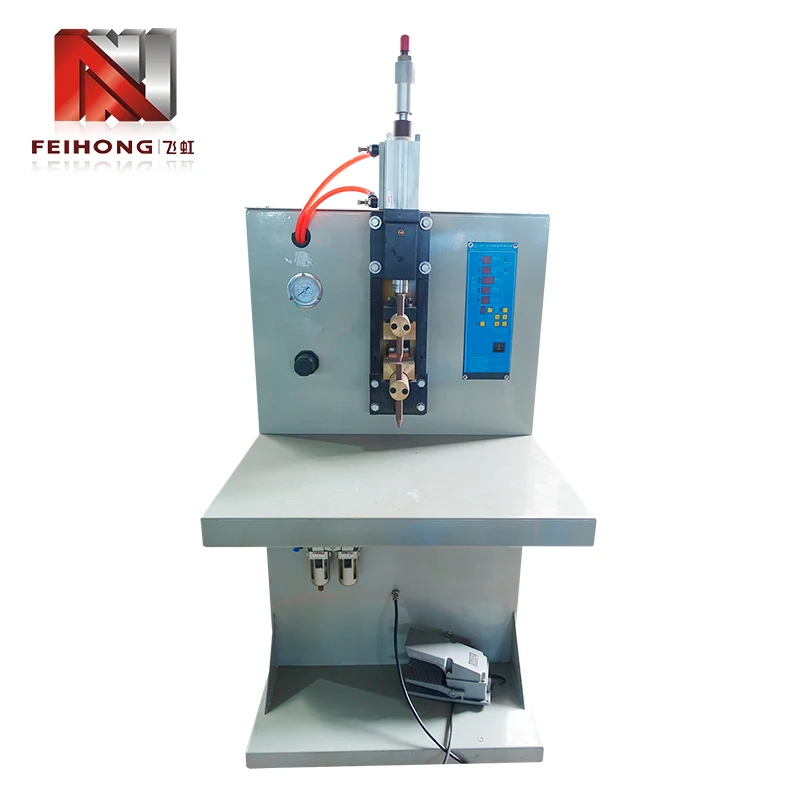

Feihong® は、電熱管製造の特定の接合要件に合わせて設計された空気圧駆動のコンデンサ放電抵抗溶接機である FH-149A を提供する確立されたエネルギー貯蔵抵抗スポット溶接機工場です。肇慶飛宏機械電気有限公司（1992年に設立され、数十年にわたり加熱管機器ソリューションの完成に専念してきた会社）によって製造されたこの機械は、抵抗線とリードポストの間、および加熱要素アセンブリを定義するリードポストと端子ラグの間の重要な溶接作業に取り組みます。

機械の紹介

FH-149A は抵抗スポット溶接ファミリーに属しますが、標準の AC 抵抗溶接機とは異なるエネルギー貯蔵アーキテクチャを採用しています。溶接中に主電源から直接連続電流を引き出すのではなく、機械はまず内部コンデンサバンクを事前に選択された電圧レベルまで充電し、次にその蓄えられたエネルギーを溶接電極を介して単一の急速なパルスで放出します。

このエネルギー貯蔵アプローチは、抵抗溶接に固有の利点をいくつかもたらします。短く高エネルギーのパルスは溶接界面に集中した熱ゾーンを形成し、周囲の母材への熱の広がりを制限しながら固体の溶接ナゲットを迅速に形成します。発熱体によく見られる細い抵抗線や小径のリードポストの場合、この制御された入熱は、長時間の溶接方法で発生する可能性のある過熱や焼き付きを防ぐのに役立ちます。

空気圧作動により電極の動きと力の適用が処理され、溶接部から溶接部まで下向きの圧力が安定した状態に保たれます。一貫した電極力は、接触抵抗、発熱、最終的なナゲット形成に直接影響するため、抵抗スポット溶接の品質において重要なパラメーターです。

コア機能

エネルギー貯蔵抵抗スポット溶接機には、加熱管製造環境の要求に合わせた設計特性が組み込まれています。

1. コンデンサの放電技術:蓄積されたエネルギーの供給により、主電源電圧の変動に関係なく、安定した再現可能な溶接電流が提供され、長時間にわたる生産稼働全体にわたって一貫した結果が保証されます。

2. 調整可能なエネルギー出力:コンデンサの充電電圧は 0 ～ 435V で連続的に変化するため、オペレータはさまざまなワイヤ ゲージやリード ポストの寸法に合わせて溶接エネルギーを正確に制御できます。

3. 空気圧駆動システム:空気圧制御の電極により、溶接サイクルごとに均一な圧力が供給されるため、オペレータの疲労が軽減され、手動溶接セットアップにおける手の圧力のばらつきがなくなります。

4. 複数電圧の互換性:世界のさまざまな地域の製造施設の電気インフラストラクチャに合わせて、三相 380V、三相 220V、または単相 220V の入力電源を構成できます。

5. 簡単な操作:直観的な制御とシンプルな動作原理により、生産ラインのオペレーターに必要なトレーニングは最小限で済み、新規または拡張中の製造施設への迅速な導入をサポートします。

パフォーマンスパラメータ

以下は、FH-149A 抵抗スポット溶接システムの主要な技術仕様です。すべて Feihong 機器の公式ドキュメントから引用しています。

2 KVA の定格電力で、機械は比較的低い主電源需要で動作しながら、高品質のスポット溶接に必要な高い瞬間電流を供給します。これは、容量性エネルギー貯蔵溶接システムの特徴的な利点です。

溶接用途

エネルギー貯蔵抵抗スポット溶接機は、加熱管製造ワークフロー内で集中的に一連の接合操作を実行します。各操作は、完成した発熱体アセンブリの重要なステップに相当します。

抵抗線とリードポストの接合部

すべての電熱管の内部では、電流が流れるとコイル状または直線状の抵抗線が熱を発生します。この抵抗線は、外部端子から発熱体に電流を流すリードポスト (リードバーとも呼ばれます) にしっかりと接続する必要があります。 FH-149A は、これらのコンポーネント間に強力で低抵抗の溶接接合を作成し、効率的な電力伝達と完成した加熱管の長寿命を保証します。

リードポストと端子ラグのジョイント

加熱管の外端では、リードポストが端子ラグ、つまり加熱要素が外部電気配線と接続する接続点に接続されます。この接合部の信頼性の高い溶接は、実際の動作中の接続の緩み、過度の抵抗、過熱を防ぐために不可欠です。この機械は、この用途でも一貫した機械的に堅牢な溶接を生成します。

業界の範囲

この装置を利用して製造された加熱管は、産業用と民間用の両方の市場に供給されています。産業用アプリケーションはケーブル加熱システムに重点を置いており、民生用アプリケーションは家庭用電化製品や日常使用の暖房製品をカバーしています。 Feihong の機器は、発熱体市場の両方のセグメントにサービスを提供するメーカーをサポートします。

生産能力

Feihong は、中国広東省肇慶市で垂直統合型の製造事業を維持しています。工場には 6 つの異なるワークショップ エリアがあり、最初の原材料の準備から最終的に組み立てられた機械のテストまで、機器製造のあらゆる段階を一括してカバーしています。

1. 原材料切断ワークショップ:下流の機械加工と製造のために金属ストックとコンポーネントのブランクを準備します。

2. マシニングセンター:溶接機やその他の加熱管装置に使用される重要な機械部品の精密加工を行います。

3. 金型製作ワークショップ:カスタム ツール、金型、治具を社内で製造し、標準的な装置と特殊な装置の両方の構築をサポートします。

4. 粉末充填機関車室:加熱管製造ラインで使用される粉末充填装置の専用組立およびテストエリア。

5. パイプ収縮機関車室:パイプ収縮機械の製造と校正に特化した作業スペース。

6. 機械組立ワークショップ:出荷前の完成した機械の最終組み立て、電気配線、機能テスト、および品質検証。

品質保証

Feihong は、すべての機器製造活動にわたって品質第一のアプローチを適用しています。同社は、誠実さに基づいた運用と信頼できる機器のパフォーマンスで評判を築き、一貫した生産結果を信頼する加熱管メーカーからの信頼を獲得しています。

Feihong は一般的な産業機械の製造ではなく、電熱管製造装置のみを専門としているため、エンジニアリング チームはアプリケーション固有の深い専門知識を維持しています。 FH-149A に関するすべての設計上の決定は、実際の加熱管の製造要件に照らして評価され、その結果、理論上の溶接仕様ではなく、実際の工場のニーズに密接に一致する機械が得られます。

お客様は、飛虹工場を訪問して機器を検査し、製造プロセスを確認し、エンジニアリング チームと直接技術的な詳細について話し合うことを歓迎します。工場との直接連携により、バイヤーは注文前に製造品質を検証し、機器が特定の製造要件に適合していることを確認できます。

標準モデル以外にも、Feihong には、個別の顧客の要件を満たす特殊な構造を備えたカスタム加熱管装置の研究開発の実績があります。過去のカスタム プロジェクトには、産業用加熱管装置、民生用加熱管装置、ホット ランナー加熱管装置、航空宇宙および軍事機械用途の加熱管装置が含まれます。

よくある質問

Q: FH-149Aはどのような溶接を行いますか?

A: FH-149A は、コンデンサ放電スポット溶接とも呼ばれるエネルギー貯蔵抵抗スポット溶接を実行します。コンデンサから蓄えられた電気エネルギーを使用して、電極接触点の 2 つの金属表面の間に溶接ナゲットを作成する短い大電流パルスを生成します。

Q: この機械は抵抗線やリードポスト以外の材料の溶接にも適していますか?

A: FH-149A は、加熱管製造における 2 つの主要な溶接作業、すなわち抵抗線とリードポスト (リードバー) の溶接、およびリードポストと端子ラグの溶接用に特別に設計および構成されています。他の溶接用途については、装置の適合性を評価するために、Feihong と特定の要件について話し合うことをお勧めします。

Q: 溶接の強度と品質はどのように確保されますか?

A: 溶接の品質は、2 つの主要な調整可能なパラメータによって制御されます。1 つは溶接ごとに供給される総エネルギーを決定するコンデンサ充電電圧 (0 ～ 435 V)、もう 1 つは接触力を制御する空気圧電極圧力です。接合される特定の材料に合わせて適切に設定されている場合、機械は生産工程全体にわたって一貫した再現可能な溶接を生成します。

Q: 予想される生産率はどれくらいですか?

A: 経験豊富なオペレーターによる標準的な動作条件下では、FH-149A は 8 時間のシフト中に約 30,000 個の部品を処理できます。実際のスループットは、ワークピースの複雑さ、オペレータのスキルレベル、材料準備の効率などの要因によって異なります。

Q: 機械はさまざまな工場の電源システムに適応できますか?

A: はい、FH-149A は、三相 380V、三相 220V、単相 220V の複数の入力電圧構成をサポートしています。これにより、さまざまな国の異なる電源規格を備えた製造施設への導入が可能になります。

Q: 注文する前に飛虹工場を訪問できますか?

A: 確かに。 Feihong は、見込み客が中国広東省肇慶市の工場を訪れることを歓迎します。訪問中に、完成した機器を検査し、6 つのワークショップすべての製造プロセスを観察し、当社のエンジニアリング スタッフと技術仕様について直接話し合うことができます。

最後の挨拶

Feihong のエネルギー貯蔵抵抗スポット溶接機モデル FH-149A は、電熱管の製造に必要な 2 つの重要な抵抗溶接作業に特化したソリューションです。コンデンサ放電エネルギー貯蔵技術と空気圧電極制御を組み合わせたこの機械は、8 時間のシフトあたり 30,000 個の定格容量で一貫した高品質の溶接を実現します。 Feihong は、6 つの専門ワークショップを備えた製造施設と 30 年以上にわたる加熱管装置の専門知識を背景に、深い応用知識に裏付けられた信頼性の高い装置を加熱管メーカーに提供しています。新しい生産ラインを設置する場合でも、古い溶接装置を交換する場合でも、FH-149A は、発熱体メーカーが依存するパフォーマンス、調整機能、および操作の簡単さを提供します。

詳細な技術相談や工場訪問や機器のデモンストレーションの手配については、Feihong までお問い合わせください。
