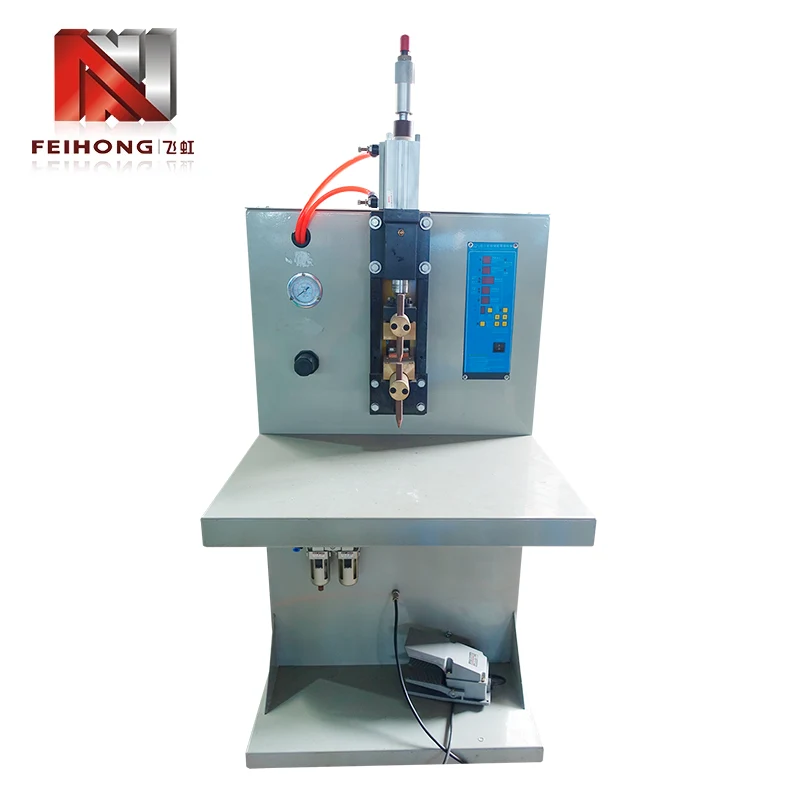

抵抗線用蓄電スポット溶接機

製品のポジショニング

FH-149A は、スポット溶接装置の特定の分野を占めます。主に抵抗線接続に重点を置き、電気発熱体の製造に関わる接合作業向けに特別に設計されています。細いワイヤ用途に大規模な再構成を必要とする汎用スポット溶接機とは異なり、この機械は校正済みで出荷され、加熱チューブ内にある正確な材料の組み合わせ（リードポストまたはリードバーに接続された細い抵抗加熱ワイヤ、および端子ラグに接続されたリードポスト）に対応する準備ができています。

エネルギー貯蔵の動作原理は、抵抗線の用途に特に適しています。溶接中に電力網から持続電流を引き出す代わりに、機械は内部コンデンサを設定電圧まで充電し、蓄えられたエネルギーを単一の短いパルスで放出します。パルス持続時間が短いため、溶接界面に熱が集中し、熱がワイヤに沿って伝播して発熱体の隣接セクションに損傷を与える前に固体ナゲットが形成されます。

空気圧電極の作動は、溶接サイクルごとに安定した再現可能な下向きの力を加えることにより、エネルギー貯蔵システムを補完します。細い抵抗線を溶接する場合は、均一な圧力が特に重要です。力が不均一だと、接触抵抗が不均一になり、溶接の品質が部品間でばらつく可能性があるためです。

溶接能力

抵抗線用のエネルギー貯蔵スポット溶接機として、FH-149A は、加熱管アセンブリに必要な 2 つの主要な接合作業に加え、生産効率にメリットをもたらすサポート機能も備えています。

1. 溶接後のリード線への抵抗線:発熱体ワイヤーと導電性リードポスト (リードバー) の間に安全な低抵抗電気接続を作成し、接続部での信頼性の高い電流伝達と機械的強度を確保します。

2. リードポストと端子ラグの溶接:外部リードポストを端子ラグに接合し、設置および動作ストレスに耐える機械的に堅牢な溶接で加熱チューブの外部接続インターフェースを形成します。

3. 調整可能なエネルギー設定:コンデンサの充電電圧の範囲は 0 ～ 435 V で、完全に調整可能なため、生産スタッフは最適な結果を得るために溶接エネルギーを特定のワイヤ直径およびリード ポスト サイズに合わせることができます。

4. 大容量スループット:定格生産能力は 8 時間シフトあたり 30,000 本に達し、生産のボトルネックになることなく中量および大量の加熱管製造スケジュールをサポートします。

5. シンプルなオペレーターインターフェイス:簡単な制御により、ライン作業員のトレーニングを迅速に行うことができ、日常の作業に特別な溶接資格や高度な技術トレーニングは必要ありません。

技術データ

以下の仕様は、FH-149A 空気圧エネルギー貯蔵スポット溶接機の Feihong の公式パラメータです。

2 KVA の電力定格は、ピーク溶接電流ではなく平均主電源を反映しています。これは、容量性放電システムの特徴的な利点です。設備の平均負荷を比較的低く抑えながら、高い瞬間溶接電力を供給します。

対象となるユースケース

FH-149A は、抵抗線を導電性端子に確実に接続する必要がある産業用と民間の両方の最終市場向けの要素を製造する加熱管メーカーに役立ちます。

工業用加熱管の製造

産業面では、加熱管はケーブル加熱システムやその他の産業用加熱用途で広く使用されています。これらの環境では、信頼性の高い電気接続を備えた耐久性があり、長持ちする発熱体が求められ、安定した溶接品質が不可欠となります。 FH-149A は、これらの需要の高い産業用途向けの発熱体を製造するメーカーをサポートします。

民生用および家庭用電化製品の発熱体

民間部門では、加熱管は日常使用の電化製品や家庭用暖房製品に使用されます。家庭用電化製品の大量生産には、欠陥率を低く抑えながら生産ペースを維持できる設備が必要です。 FH-149A のシフトあたり 30,000 個の生産能力は、家電製品の発熱体の製造ラインのスループットのニーズによく適合します。

特殊な加熱管のバリエーション

標準的な産業用および民生用モデルを超えて、Feihong はホット ランナー加熱管や航空宇宙および軍事機械用の加熱管など、特殊な加熱管カテゴリ向けの機器も開発しました。基本的な抵抗ワイヤ接合原理はこれらのカテゴリ全体で一貫しており、FH-149A の調整可能なエネルギー範囲は、さまざまなワイヤとリードポストの仕様に対応します。

競争力

抵抗線用途の溶接装置を評価する場合、Feihong FH-149A と市販の一般的なスポット溶接代替品とを区別するいくつかの要因があります。

1. 加熱管製造専用に設計:市場に出回っているスポット溶接機の多くは一般的な産業用機械であり、細い抵抗線を効果的に使用するには改造、カスタム ツール、または広範なパラメータ調整が必要です。 FH-149A は最初から加熱管の組み立て作業用に設計されているため、加熱素子メーカーが毎日行う特定の抵抗線とリードのポスト接合作業にすぐに対応できる状態で出荷されます。

2. 設計の背後にあるアプリケーションに関する深い専門知識:Feihong は 1992 年以来、加熱管製造装置のみに注力してきました。この数十年にわたる専門化は、エンジニアリング チームが、幅広い市場向けに汎用の溶接機を構築するのではなく、実際の生産上の課題 (断線率、接合部の導電性要件、シフト期間にわたる生産の一貫性) を理解し、その知識をあらゆる機械設計に組み込んでいることを意味します。

3. 品質管理のための一貫生産:Feihong は、原材料の切断、機械加工、金型の製作、最終組み立てを行う 6 つの社内ワークショップを運営しています。この垂直統合は、品質基準が異なる複数の外部サプライヤーから調達するのではなく、重要なコンポーネントが 1 つの屋根の下で製造および検査されることを意味します。

4. 特別な要件に対応するカスタマイズ機能:標準モデルはほとんどの加熱管生産ラインで動作しますが、メーカーが特殊なワイヤサイズ、特殊なリードポスト構成、カスタム電極形状などの独自の要件を持っている場合、Feihong は注文に応じて特殊な加熱管装置を開発する確立された R&D 実績を持っています。これには、ホット ランナー、航空宇宙、軍用加熱管用途の過去のプロジェクトが含まれます。

5. 工場への直接アクセスと検証:バイヤーは広東省肇慶市の飛虹工場を訪問して、設備を検査し、生産を観察し、現場で技術的な詳細について話し合うことができます。工場と直接関わることで、何層もの中間業者が排除され、購入者は誰が機器を製造し、どのように製造されているかを完全に把握できるようになります。

工場の背景

肇慶飛虹機械電気有限公司は、中国広東省肇慶市端州区にある製造拠点で操業しています。同社は 1992 年に設立され、その歴史を通じて電熱管装置の完全なセットの設計と製造に継続的に注力してきました。

工場フロアは、機器生産のさまざまな段階を処理する 6 つの専門のワークショップ エリアで構成されています。これらには、材料準備のための原材料切断ワークショップ、精密部品製造のためのマシニング センター、カスタム ツールのための金型製造ワークショップ、粉末充填機関車室、パイプ収縮機関車室、完成した機器が製造され、テストされ、出荷前に検証される専用の機械組立ワークショップが含まれます。

長年にわたり、Feihong は特定の顧客の要求に直接応え、特殊な構造を備えた多くのタイプの電熱管装置の研究、開発、生産に成功してきました。製品範囲は、産業用加熱管装置、民生用加熱管装置、ホットランナー加熱管装置、航空宇宙および軍事機械関連の加熱管製造用装置に及びます。

購入者向けのよくある質問

Q: この溶接機は抵抗線用途に特化して作られていますか?

A: はい、FH-149A は、加熱管製造における 2 つのコア溶接作業、つまり抵抗線をリード ポスト (リード バー) に接合することと、リード ポストを端子ラグに接合すること専用に設計されています。これは、加熱パイプのメーカーが使用する標準的な機械の 1 つであり、工場でこれらの特定のタスク用に構成されています。

Q: エネルギー貯蔵設計は抵抗ワイヤ溶接にどのようなメリットをもたらしますか?

A: エネルギー貯蔵 (コンデンサ放電) 溶接は、非常に短い制御されたパルスで溶接エネルギーを供給します。細い抵抗線の場合、これは熱が接合部に集中し、すぐに放散することを意味し、強力な導電性溶接ナゲットを形成しながら、ワイヤの焼損や隣接する発熱体セクションの損傷のリスクを軽減します。

Q: ワイヤの太さに応じて溶接強度を調整できますか?

A: はい、コンデンサの充電電圧は 0 ～ 435V の範囲で調整できます。オペレーターは、さまざまな抵抗線のゲージ、リードポストのサイズ、材料の種類に合わせて蓄積エネルギーを増減できるため、同じ機械が生産ラインで複数の製品仕様を処理できるようになります。

Q: 1日あたりの生産量はどれくらいの見込みですか?

A: FH-149A の定格生産能力は、標準動作条件下で 8 時間シフトあたり 30,000 個です。実際の 1 日の生産量は、オペレータの経験、ワーク準備の効率、および製造される特定の製品によって異なります。

Q: 機械にはどのような電源が必要ですか?

A: このマシンは、三相 380V、三相 220V、または単相 220V 入力用に構成できます。この柔軟性により、さまざまな国や地域の異なる電力網規格を備えた製造施設への設置が可能になります。

Q: Feihong は特殊な生産ニーズに合わせて機械をカスタマイズできますか?

A: Feihong には、特定の顧客の要件に基づいてカスタマイズされた加熱管装置を開発した豊富な経験があります。過去のカスタム プロジェクトには、産業用、民生用、ホット ランナー、航空宇宙/軍事用加熱管用途の機器が含まれます。実現可能性については、Feihong に技術仕様を添えて問い合わせてください。

終わりのメモ

信頼性の高い抵抗線用エネルギー貯蔵スポット溶接機を探している加熱管メーカー向けに、Feihong FH-149A は、30 年以上の特殊な加熱管装置の製造経験に裏打ちされた専用ソリューションを提供します。調整可能な 0 ～ 435 V のコンデンサ放電システムは、抵抗ワイヤ接合に必要な正確なエネルギー制御を実現し、空気圧作動により溶接サイクルごとに一貫した圧力を保証します。 1 シフトあたり 30,000 個の定格生産量と、ワイヤからポストとポストからラグの両方の溶接作業を処理できる柔軟性を備えたこの機械は、標準および特殊な加熱管生産ラインの両方に自然に適合します。 Feihong の 6 つのワークショップの統合製造能力とカスタム機器開発の実証済みの実績を組み合わせることで、FH-149A は発熱体メーカーが必要とするパフォーマンスとサプライヤーの信頼性の両方を提供します。

Feihong は、バイヤーが FH-149A が特定の生産要件に適切に適合するかどうかを評価できるよう、工場訪問や直接の技術的な議論を歓迎します。
