フラット パイプ ベンダーが現代の製造における精密曲げを再定義するのはなぜですか?

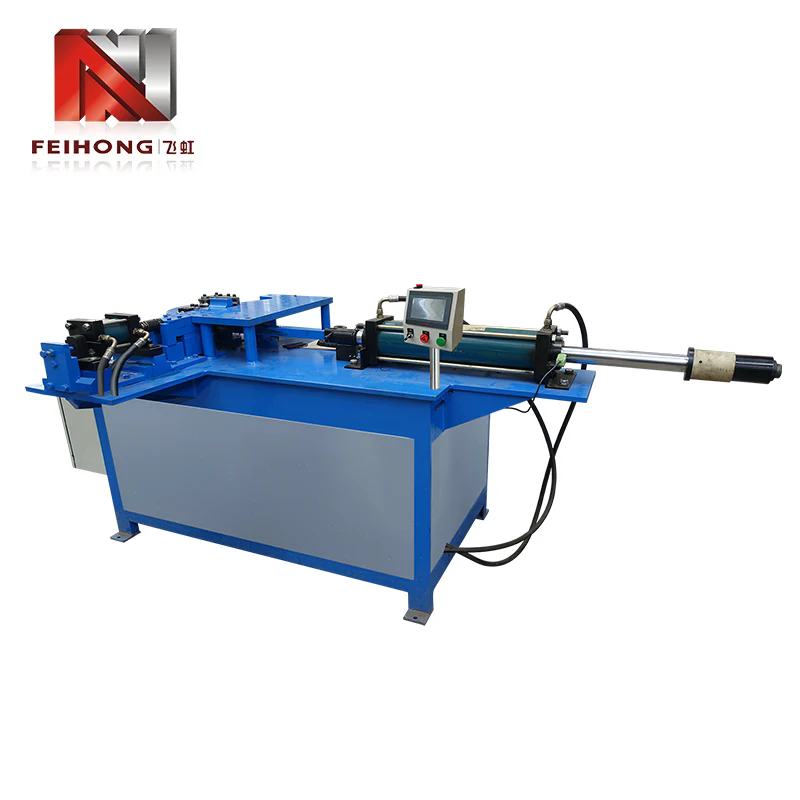

の平パイプベンダーは、平らな形状のパイプまたはチューブ、つまり断面が厳密に円形ではなく長方形、楕円形、または平らになっているパイプを、変形、しわ、潰れを最小限に抑えながら正確な角度の形状に曲げるように設計された特殊な機械です。

製品パラメータ

以下は、高性能フラット パイプ ベンダーの一般的な仕様表です。実際の値はモデルやメーカーによって異なります。

これらのパラメータは、フラット パイプ ベンダーの機能、選択時に何を確認する必要があるかについての基礎的な理解を提供し、それが重要である理由の基礎として機能します。

フラットパイプベンダーの重要性が高まる理由

製造用途においてそれが重要な理由

• (丸パイプではなく) 平らなプロファイルは、構造フレームワーク、装飾金属加工、HVAC ダクト、エンクロージャ、および家具で一般的です。これらを歪みなく正確に曲げる必要性が需要を高めます。

• 従来の丸パイプ ベンダーは、平坦なプロファイルに苦戦することがよくあります。つまり、断面の崩壊、しわ、よじれ、または損失のリスクが高くなります。たとえば、標準的なチューブ曲げガイダンスでは、断面の完全性を維持するには内部サポート (マンドレル) または特殊な工具が必要であると説明されています。

• 高精度で再現性のある曲げを実現するフラット パイプ ベンダーは、スクラップを削減し、スループットを向上させ、最終製品の美観と構造性能を向上させます。

• 最新の無駄のない柔軟な製造環境では、ツーリングを迅速に切り替え、さまざまな平面サイズを (複雑な曲げであっても) 曲げることができるため、競争上の優位性が得られます。

• 家具、自動車、建築設備における軽量素材 (アルミニウム、薄肉スチール) の傾向により、正確な平坦なプロファイルの曲げがさらに重要になっています。

なぜ利点が重要なのか

• 精度と再現性: フラット プロファイル パイプを曲げる場合、機械は壁の完全性と正しい角度を維持する必要がありますが、従来の方法では必ずしも実現できるとは限りません。

• 変形の低減: ツールは平坦なプロファイル用に設計されているため、断面の崩壊、平坦化、または過度の外壁の伸びのリスクが最小限に抑えられます。

• 多用途性: 1 台の機械がさまざまなサイズやプロファイルの複数のダイをサポートするため、機械の数が減り、コストが削減され、切り替えが速くなります。

• 費用対効果: スクラップの削減、再加工の削減、工具交換のダウンタイムの削減など、すべてが曲げ部品あたりの総コストを削減します。

• 将来性: 設計の複雑さが増すにつれて (曲面家具、建築フレーム、HVAC カスタム ダクトなど)、高度なフラット プロファイル曲げ機能を備えた機械の使用量はさらに増加すると考えられます。

なぜ今後のトレンドが好調なのか

• (大量生産ではなく) カスタムおよび小バッチ製造への移行は、機械が柔軟性、正確さ、セットアップが迅速である必要があることを意味し、フラット パイプ ベンダーが提供する品質を備えています。

• CNC 制御、サーボ ドライブ、高度なセンサー、インダストリー 4.0 機能との統合がフラット プロファイル ベンディング マシンに導入され、よりスマートな生産、監視、自動化が可能になります。

• 持続可能性へのプレッシャー（材料の軽量化、接合/溶接の減少）により、材料を弱めたり歪みを生じさせることなくきれいに曲げることができる機械への需要が高まっています。

• 建築、家具、建築金属加工業界では、フラットプロファイルの配管/チューブや目に見える露出した金属加工の採用が増えており、きれいで正確な曲げ（目に見える工具跡や歪みがない）の需要が高まっています。

フラットパイプベンダーの仕組みと選び方、操作方法、メンテナンス方法

仕組み

• フラットプロファイルパイプは、その特定の断面に合わせて作られたダイまたは工具セットに固定されます。

• この機械は、成形ダイ、クランプ ブロック、ワイパー ダイ (一部の設計)、および圧力シュー (またはローラー) を使用して、断面形状を維持しながら中心線半径の周りを曲げます (チューブの曲げに似ていますが、平らなプロファイルに適合しています)。

• 機械は曲げ角度、半径、工具の係合を制御し、材料に応じてスプリングバックを補正できます。

• 特殊なフラットプロファイルのダイにより、外壁の過剰な伸びや内壁の崩壊やシワが防止されます。必要に応じて、工具には調整可能なサポートやマンドレルが含まれる場合があります。

• 曲げた後、プロファイルは仕上げ (バリ取り、端の矯正) を受けることがありますが、重要な価値は、曲げが正確で、きれいで、構造的に健全であることです。

適切なマシンの選択方法

フラット パイプ ベンダーを選択するときは、次の基準を考慮してください。

• プロファイル サイズの範囲: 機械が、曲げる最大および最小のフラット プロファイル (幅と厚さの両方) をサポートしていることを確認します。

• 最小半径: プロファイルに損傷を与えることなく、機械が必要な最小半径まで曲げられることを確認します (平坦なプロファイルで半径が小さいと、崩壊の危険性が高まることに注意してください)。

• 角度の機能と再現性: 角度範囲と再現性の許容誤差 (例: ±0.5° 以上) を確認します。

• 工具の切り替え: 異なるプロファイルを処理するために工具/金型をどのくらい迅速かつ簡単に切り替えることができますか?これはスループットに影響します。

• 材料の互換性: 機械が使用する材料の種類 (スチール、アルミニウム、ステンレス、銅) と壁の厚さに応じて定格されていることを確認します。

• 駆動機構と制御: 電気サーボ駆動により高精度を実現。油圧はより厚いプロファイルに力を提供できます。 CNC 制御により、繰り返しのジョブ用に曲げプログラムを保存できます。

• サポートとメンテナンス: 優れたグローバル サービス、スペアパーツの入手可能性、およびトレーニングを備えたメーカーを選択します。

• 設置面積と将来の柔軟性: マシンは床面積に適合し、将来のアップグレード (自動化、センサー監視など) に対応できる必要があります。

最良の結果を得るために操作および保守する方法

• 曲げる前に、工具/金型の摩耗、位置合わせ、および特定のプロファイルとの適合性を検査してください。工具が摩耗すると歪みのリスクが高まります。

• 曲げ中に動かないように、平らなプロファイルを金型に適切にクランプします。クランプのミスは、歪みや不正確な曲げの一般的な原因です。

• スプリングバック、材料の種類、壁の厚さ、プロファイルの形状を考慮して、正しい半径と角度のプログラムを選択します。

• 特に平坦なプロファイルで狭い半径を曲げる場合には、曲げプロセスに平坦化、しわ、または崩壊の兆候がないか監視してください。機械のコンポーネント (クランプ、ワイパー ダイ、サポート) は、これらの欠陥を防止する必要があります。

• 曲げた後、製品の寸法公差、つまり角度、半径、断面の完全性、目に見えるねじれや折り目がないことを確認します。

• 予防保守: 油圧/サーボ システム、可動部品の潤滑、工具の調整、金型の状態、安全装置を定期的に検査します。

• 工具が摩耗したら交換する: 平坦なプロファイルの曲げは工具に大きなストレスを与えるため、早めに交換することでスクラップやダウンタイムを防ぎます。

• トレーニングと安全性: オペレーターが平坦なプロファイルの曲げプロセス、潜在的な落とし穴 (内部崩壊や外壁の薄化など)、および機械の安全な操作を理解していることを確認します。

• 記録の保持: 繰り返しのジョブの場合、曲げプログラム、工具設定、および材料データを保存します。これにより、長期にわたる一貫性が維持され、セットアップ エラーが減少します。

よくあるお客様の質問（FAQ）

Q: この機械を使用した平形パイプの最小曲げ半径はどれくらいですか?
A: 最小曲げ半径は材質と厚さによって異なりますが、経験則として、崩れたりしわを防ぐために、平坦なプロファイルの全体の高さ (厚さ) の少なくとも 3 倍の中心線半径を維持することが適切です。
Q: 標準的な丸パイプ曲げ機は、特別な工具を使用せずに平らなプロファイルを曲げることができますか?
A: 一部の丸パイプ ベンダーは平坦なプロファイルを処理しようとしますが、通常、平坦なプロファイルに必要な特殊なツールやサポートが不足しており、断面の完全性が低下する可能性があります (しわ、潰れ、不均一な肉厚)。最良の結果を得るには、フラットプロファイル曲げ専用に設計された機械を使用してください。

今後のトレンド、ブランドの位置付け、結論

平鋼管曲げ加工の今後の動向

• 自動化とスマート ツーリング: 機械には、曲げ力、工具の磨耗、プロファイルの変形を監視し、リアルタイムのフィードバックを提供するためのセンサーがますます統合され、分析、予知保全、部品トレーサビリティのためのインダストリー 4.0 システムにリンクされるようになります。

• 柔軟な製造: 生産がより小さなバッチ、カスタマイズ可能な建築フレーム、オーダーメイドの家具、急速に変化するデザイン、素早い工具交換を備えたフラットプロファイル ベンダー、保存されたプログラム、および CNC 統合に移行するにつれて、その価値はさらに高まります。

• 軽量材料と複雑な形状: アルミニウム、薄肉鋼、特殊合金の増加に伴い、フラットプロファイル曲げ機械では、より厳しい半径またはより複雑なプロファイルを曲げながら完全性を維持するために、強化された制御とツールが必要になります。

• 持続可能性と廃棄物の削減: 精密な曲げにより、スクラップとエネルギーの使用量が削減されます。フラットプロファイル向けに最適化された機械は、持続可能な製造慣行に貢献します。

• グローバル サービスとモジュール式アップグレード: ユーザーが世界中でこれらのマシンを採用するにつれて、モジュール式アップグレード (サーボから CNC、オートメーションへ) とグローバル サービス ネットワークを提供するメーカーが目立つようになります。

ブランド飛虹は、上記の仕様と将来性のある基準を満たす高品質のフラット パイプ ベンダー マシンを提供する準備ができています。モデルの選択、ツール、カスタマイズされたソリューションに関するご質問は、お気軽にお問い合わせください。お問い合わせ弊社の製品スペシャリストがすぐに対応させていただきます。
