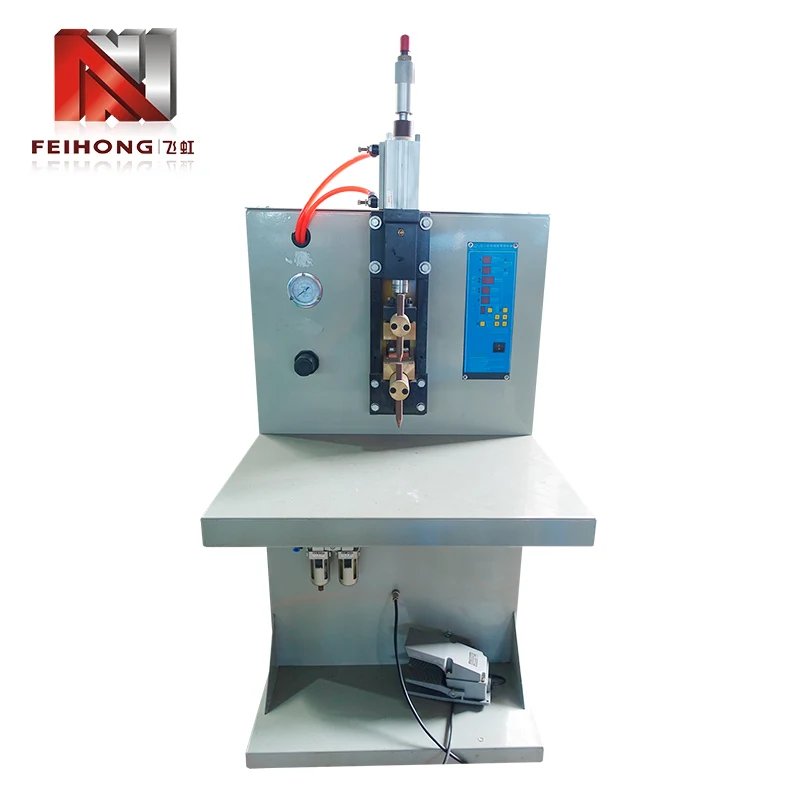

コンデンサ放電エネルギー貯蔵スポット溶接機

Feihong のコンデンサ放電エネルギー貯蔵スポット溶接機は、抵抗線をリードポストや端子ラグにしっかりと接合する必要がある電熱管の製造用に特別に設計されています。完全な加熱管生産ラインの大手サプライヤーとして、Feihong はこの溶接ステーションを他のコア機器と統合しています。この機械は、三相 380V、三相 220V、または単相 220V で動作し、定格電力は 2KVA、コンデンサ電圧の調整範囲は 0 ～ 435V です。そのコンデンサ放電原理はエネルギーを蓄積し、制御されたパルスで放出し、熱影響部を最小限に抑えた強力な冶金的結合を生成します。 1 シフトあたり 30,000 個の実績のあるスループットを備えたこの溶接機は、一貫した接合品質を維持しながら大量生産を保証します。

コア溶接の原理

コンデンサ放電エネルギー貯蔵スポット溶接機は、従来の AC または DC 抵抗溶接機とは異なる実証済みの原理に基づいて動作します。継続的に電流を流す代わりに、コンデンサバンクを事前設定電圧まで充電し、蓄積されたエネルギーを溶接電極を介してミリ秒単位で放電します。このアプローチには、いくつかの明確な利点があります。

• 1. 瞬間的なエネルギー放出:コンデンサバンクは、サイクルのほんの一部で高電流パルス (最大数千アンペア) を供給し、接触点に集中した熱を発生させて急速溶融させます。
• 2. エネルギーと時間の独立した制御:電圧設定 (0 ～ 435V) は蓄積エネルギーを直接調整しますが、放電期間はコンデンサの特性によって固定されるため、複雑なタイミング調整が不要になります。
• 3. 熱放散の減少:パルスが非常に短いため、周囲の材料は冷たいままで、抵抗線やリードポストの酸化や焼きなましを防ぎます。
• 4. 一貫した溶接ナゲット形成:各放電は同じエネルギーを供給するため、オペレータのスキルに関係なく、すべての溶接が同じ溶け込み深さと強度を持つことが保証されます。

この原理により、この溶接機は、溶接の一貫性が最終製品の電気抵抗と寿命に直接影響する加熱パイプの製造に特に適しています。

従来の溶接機との性能比較

溶接機を従来の代替品と比較すると、いくつかの重要な性能指標がその優位性を強調します。次の表は、この機械と同様の用途で使用される一般的な AC および DC 抵抗溶接機を対比しています。

この比較は、コンデンサ放電エネルギー貯蔵スポット溶接機が精度、効率、信頼性の独自のバランスを提供し、長期の生産稼働にわたって一貫した接合品質を必要とする加熱パイプメーカーにとって好ましい選択肢であることを示しています。

アプリケーションシナリオ

溶接機は電熱管の製造に広く使用されていますが、その多用途性は他の金属接合作業にも拡張されます。 Feihong® は、その主な利点を維持しながら、さまざまなワークピースに適応できるようにこの機械を設計しました。

• 1. リードバーへの抵抗線:主な用途は、給湯器、オーブン、工業炉で使用される発熱体の低抵抗接続を確保することです。
• 2. リードポストから端子ラグまで:機械的強度と導電性が重要な端子台の組み立てに不可欠です。
• 3. 薄肉板金溶接:低電圧設定を使用し、厚さ 1.5 mm までのブラケット、シールド、センサー マウントに適しています。
• 4.小物部品の仮付け溶接：自動車や家電製造における仮固定や事前組み立てに使用できます。

これらのシナリオでは、連続通電溶接法の一般的な問題である熱歪みを最小限に抑える、正確で再現性のあるパルスを供給する溶接機の能力の恩恵を受けます。

品質保証と工場テスト

Feihong® は 1992 年以来加熱管装置を製造しており、機械加工、電気組み立て、テスト、物流のための 6 つの専用ワークショップを運営しています。すべての溶接工は厳格な品質検査を受け、継続的な生産の要求を満たしていることを確認します。

• 1. コンポーネントのトレーサビリティ:すべてのコンデンサ、空気圧バルブ、変圧器は認定サプライヤーから調達されており、到着時に検査されます。
• 2. 組立工程管理:各機械は標準化された作業指示に従って経験豊富な技術者によって製造され、各段階で中間検査が行われます。
• 3. 24 時間バーンイン テスト:出荷前に、各ユニットはシミュレーションされた生産負荷で連続溶接サイクルを実行し、安定性と溶接の一貫性を検証します。
• 4. 校正証明書:各マシンには、実際のコンデンサ電圧精度、電極力、サイクルタイムを示すテストレポートが付属しています。

この包括的な品質保証システムにより、Feihong® 工場を離れるすべての溶接工が、必要な試運転の労力を最小限に抑えながら、初日から確実に作業を行うことが保証されます。

カスタマイズとアフターサポート

Feihong® は、各生産ラインに固有の要件があることを理解しています。コンデンサ放電エネルギー貯蔵スポット溶接機については、お客様のスムーズな作業を維持するために、いくつかのカスタマイズ オプションと堅牢なアフターセールス パッケージを提供しています。

• 1. 電極設計:お客様のワークピースの形状と溶接仕様に基づいて、カスタムの電極形状と材料を製造できます。
• 2. 電圧範囲の調整:ご要望に応じて、標準の 0 ～ 435V 範囲外の特定の電圧要件に合わせてコンデンサ バンクを調整できます。
• 3. インストールとトレーニング:当社は、詳細なビデオガイドとマニュアルとともに、現場監督とオペレータートレーニングを提供します。
• 4. スペアパーツの入手可能性:ダウンタイムを最小限に抑えるために、電極、シール、コンデンサ、制御基板の現地在庫を維持しています。
• 5. 保証:すべての電気および機械コンポーネント (消耗品を除く) を 12 か月保証します。

Feihong® は数十年にわたる経験と顧客サポートへの取り組みにより、お客様の溶接ニーズに応える長期的なパートナーとして当社を信頼していただけます。

よくある質問

Q: 溶接可能な材料の最大の厚さはどれくらいですか?
A: この機械は主に、抵抗線 (直径 2.5 mm まで) および 1.5 mm までの薄い金属板を溶接するために設計されています。より厚い材料の場合は、当社のエンジニアリング チームに相談して、電極力と電圧設定を変更して実現可能性を評価することをお勧めします。

Q: 溶接機は非加熱パイプ用途にも使用できますか?
A: はい、コンデンサの放電原理は、入熱の制御が必要な小型部品の抵抗溶接に適しています。電池タブの溶接やセンサーの取り付け、電子部品の組み立てなどに多くのお客様にご利用いただいております。

Q: 溶接と溶接の間にコンデンサを再充電するにはどのくらい時間がかかりますか?
A: 充電サイクルは通常 0.8 ～ 1.2 秒で、8 時間のシフトあたり 30,000 件の溶接の定格出力が可能です。実際の再充電時間は、設定電圧と入力電力の品質によって異なります。

Q: Feihong® は予備のコンデンサを提供していますか? また、その価格はいくらですか?
A: はい、交換用コンデンサバンクを在庫しています。価格は容量と定格電圧によって異なります。マシンのシリアル番号に基づいた最新の見積もりについては、弊社の営業チームにお問い合わせください。

Q：日常的にどのようなメンテナンスが必要ですか？
A: 日常のメンテナンスには、電極の清掃、空気圧のチェック、ケーブルと接続の目視検査が含まれます。毎週のメンテナンスには、可動部品に注油し、コンデンサーの端子が締まっているかどうかを確認することが含まれます。詳細なメンテナンススケジュールはユーザーマニュアルに記載されています。
