ハンマー丸パイプ収縮機は、どのようにして複数仕様のチューブ生産のためのチューブ加工ワークフローを最適化できるのでしょうか?

1. ハンマー式管径縮小装置のコア動作ロジック

金属管の直径の縮小は、円管の外壁を圧縮してパイプの外径を均一に縮小する冷間成形プロセスであり、ハンマー成形モードは連続的な周期的な機械的衝撃に依存して、パイプ端の段階的な成形を完了します。パイプセグメント全体に静圧を加える一回限りの油圧押出成形とは異なり、ハンマータイプの装置は往復動するハンマーヘッドを使用してパイプ表面に周期的な衝撃力を加え、管壁に均一に成形圧力を分散させ、静的押出加工でよく発生する局所的な変形、亀裂、またはしわの欠陥を回避します。

内部動力伝達システムは、メインモーターの回転力をハンマーアセンブリの高周波往復衝撃運動に変換します。各衝撃動作によりパイプ端に小さな成形変形が加えられ、数百回の連続衝撃サイクルが蓄積されて、必要な直径の収縮サイズが完成します。この低い単一点変形応力は、薄肉丸管の内部金属粒子構造を効果的に保護し、成形後に均一な肉厚分布を維持します。これは、厳密な寸法公差管理が必要な完成管にとって重要です。

頻繁にチューブ仕様を切り替える小ロットの注文を扱う生産工場にとって、このインパクト成形ロジックは独自の運用上の利点をもたらします。静的油圧収縮機は成形を完了するまでに長い圧力保持時間を必要としますが、ハンマーインパクト成形ではパイプクランプ後数秒以内に収縮手順全体が完了します。また、連続周期衝撃モードにより、ほとんどの従来の金属パイプの予熱補助装置の必要性が減り、処理ステーションの補助設備のレイアウトが簡素化され、生産現場の余分なスペース占有が削減されます。

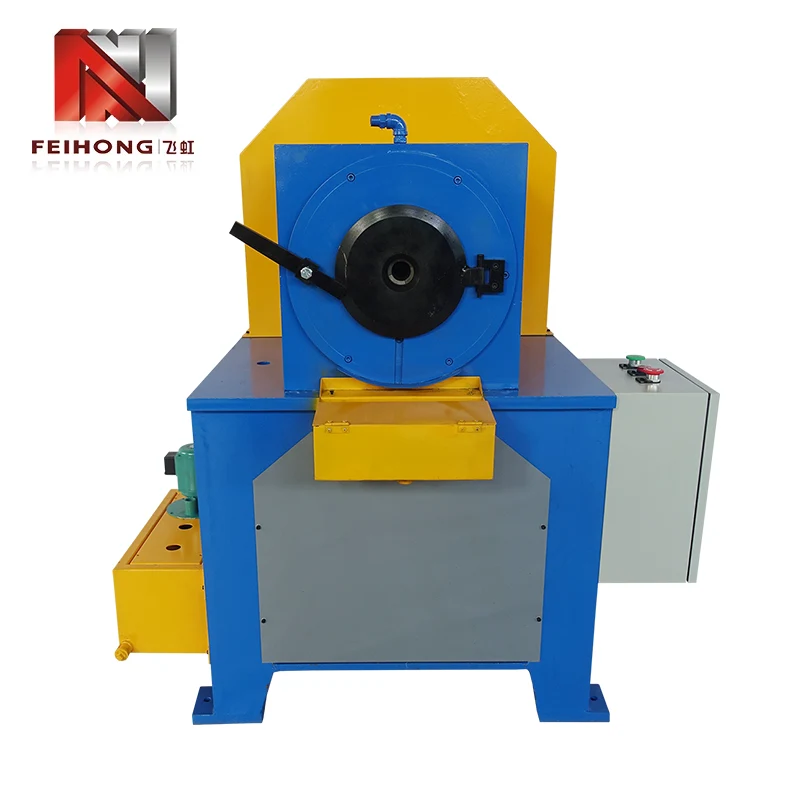

2. ハンマーチューブ収縮装置の完全な内部構造構成

2.1 主動力駆動アセンブリ

コアパワーモジュールは、安定したトランスミッションギアセットとマッチした統合型7.5KWモーターを採用し、中間エネルギー損失なしでハンマー実行ユニットに動力を伝達します。モーターは防塵・防振パッドを備えた密閉装置キャビネット内に固定されており、高周波ハンマー動作時に発生する機械振動を抑制し、周囲の処理ステーションへの騒音干渉を低減します。また、密閉されたキャビネット構造により、金属片や冷却潤滑剤がモーター巻線に侵入するのが防止され、長時間シフトの生産条件下でのパワーユニットの連続稼働時間が延長されます。

トランスミッション ギア セットは、ギアの噛み合いクリアランスを精密に制御する耐摩耗性合金素材を使用しており、数千時間の作業時間後のギア ジャンピングや出力の減衰を回避します。内蔵の過負荷保護コンポーネントは、パイプのクランプ位置がずれたり、成形エリアに硬い異物が侵入したりした場合に自動的に電源を遮断し、ハンマーヘッドとトランスミッション構造への不可逆的な損傷を防ぎます。

2.2 ハンマーインパクト成形実行部

ハンマーヘッドグループは、パイプの外壁に接触するコア形成部品であり、パイプクランプ軸の周りに分散された複数の対称合金ハンマーピースで構成されています。動作中、ハンマーピースは中央のパイプ位置決めシャフトの周りを回転しながら外側と内側に往復し、パイプ表面に連続的な半径方向の衝撃力を生み出します。各ハンマーピースには交換可能な耐摩耗性コンタクトスリーブが装備されており、ハンマーアセンブリ全体を取り外さずに個別に分解して交換できるため、日常のメンテナンスの難易度が低くなります。

中央のパイプ位置決めチャックはセルフセンタリングクランプ設計を採用しており、パイプの壁の厚さに応じてクランプ張力を自動的に調整し、研磨された金属管の表面の傷を防ぎます。チャックの軸方向の移動ストロークは、機械がサポートする収縮長さの全範囲をカバーし、衝撃成形サイクル中に軸方向の変位なく 150mm ～ 6000mm のパイプを安定して固定します。

2.3 モールドクイックロックおよび位置決めモジュール

収縮パイプ端部の最終的な外径サイズは金型によって決まりますが、ハンマー収縮装置の金型固定構造は、従来のボルト締結ではなく、クイックリリースロック金具を採用しています。位置決めベースには標準化されたサイズ校正スケールが付いており、交換後に繰り返し測定することなく、金型の取り付け位置を正確に合わせることができます。金型の分解と取り付けのプロセス全体では、ロック ハンドルを手動で回転させるだけで済み、レンチやドライバーなどの補助的な分解ツールは不要です。

3. 多仕様チューブ加工の標準性能パラメータ範囲

最大処理範囲別に分類した3つの標準モデルをシリーズ化することで、コアパワー構成を統一しつつ、異なる管径間隔への適応性を拡大しています。完全なパラメータ範囲は、小さな精密な細い管から太い工業用加熱管までをカバーし、ハードウェア、加熱装置、精密機器の製造業界で使用される主流の管タイプを完全にカバーします。次の表は、装置シリーズ全体に共通する統一処理能力指標を整理したものです。

統一された 7.5KW の電力構成により、最小 2 mm のマイクロ チューブまたは最大 40 mm の厚さの壁チューブを処理しても、一貫した衝撃力出力が保証されます。 6000mmに近い超長管の場合、装置は外部の補助パイプ支持フレームと連携してパイプの水平配置を維持し、長尺成形作業中の自重によるパイプの曲げ変形を回避できます。位置決めチャックの調整可能なクランプ張力は、薄肉銅管、中鋼管、厚いステンレス鋼管にも、成形後に表面のへこみ損傷を与えることなく適応します。

4. 生産ラインの設備停止時間を短縮する高速金型交換機構

多仕様混在の小ロット注文を受けるメーカーにとって、頻繁な金型交換は生産ライン停滞の大きな要因となっています。従来のパイプ収縮機は、複数グループのボルトロック金型を採用しており、オペレータはパイプサイズを変更する際に金型の分解、校正、固定に30分以上を費やす必要があり、また、分解を繰り返すとネジの滑りや金型ベースの位置ずれが発生しやすく、完成したパイプの寸法の一貫性に影響を与えます。

ハンマー式パイプ収縮装置に組み込まれた高速金型交換構造は、金型ロックロジック全体を再設計し、固定ボルト部品をすべて削除し、スプリング圧縮クイックロックハンドルを採用しました。操作フローはシンプルな 3 ステップのシーケンスに従い、複雑な校正作業は必要ありません。

• 側面のロックハンドルを放して、上型位置決めカバープレートを持ち上げます。
• 古い成形金型を取り出し、新しいサイズの金型を標準化された位置決め溝に配置します。
• カバープレートを押し下げてハンドルをロックすると、金型の位置決めと固定が完全に完了します。

作業プロセス全体は、補助ツールなしで 1 人のオペレーターによって 10 分以内に完了でき、従来のボルト固定装置と比較して金型交換のダウンタイムを 3 分の 2 以上直接削減できます。標準化された位置決め溝により手動による校正手順が不要になり、金型ベースに組み込まれたスケールマークにより、新しい金型が同じ水平および垂直位置に確実に取り付けられるため、金型を交換するたびに収縮したパイプの寸法公差が変動することはありません。

1 日に 5 回以上仕様を切り替える生産ワークショップの場合、この高速交換メカニズムにより、各シフト全体での機器の有効作業時間が大幅に改善されます。オペレーターは金型の調整のために長い待ち時間を確保する必要がなくなり、生産ラインの連続的な処理リズムを安定して維持できるため、労働投入量を増やしたり、勤務シフトを延長したりすることなく、1営業日あたりに処理される完成チューブの総数を効果的に増やすことができます。

5. 打撃収縮成形技術に適した主な用途チューブの種類

ハンマーシュリンク加工のインパクトフォーミング特性により、変形力が緩やかに分散されるため、肉厚や金属材質の異なるチューブ製品に幅広く適合します。精密製造業界で使用される複数の主流のチューブ カテゴリは、追加の冷間または熱間前処理手順を必要とせずに、この装置で直径縮小成形を完了できます。これには、以下に示す 4 つのコア チューブ タイプが含まれます。

5.1 ハードウェア装飾部品用ゴングチップチューブ

ゴングチップチューブは、単管端で表面に傷をつけずに滑らかで均一な収縮を必要としますが、薄肉の真鍮やアルミニウム合金のゴングチップチューブは、静的な油圧押出圧力によって亀裂が発生しやすいです。ハンマー成形の周期的な低応力衝撃モードにより、縮径を完了しながら管の表面を無傷に保ち、成形後の二次表面研磨手順なしで装飾管の研磨仕上げを維持します。

5.2 単頭および双頭の精密計器管

精密機器用の単頭管や双頭管には収縮端の同軸度が厳しく要求されており、静圧が一定しないと双頭管の両端がオフセット変形を起こします。対称分布のハンマーヘッドグループは、パイプの中心軸の周りに均一な半径方向の衝撃力を加え、収縮セクションが元のパイプ本体との完全な同軸性を維持し、精密感知機器や試験装置の組み立て公差基準を満たします。

5.3 成形装置用ホットランナー加熱管

ホットランナー加熱管は中肉厚のステンレス鋼管に属し、プラスチック金型の内部取り付けキャビティに適合するために安定した収縮成形が必要です。 7.5KW の安定した衝撃出力により、厚いステンレス鋼のパイプ壁を均一に圧縮でき、不均一な押出力によって引き起こされる局所的なパイプ壁の薄化を回避します。形成された加熱チューブは収縮部分の周囲で一貫した肉厚を維持し、金型ランナー内に取り付けた後も均一な熱伝導性能を保証します。

5.4 カスタム多仕様小ロット丸管

Many metal processing factories receive scattered small batch orders with dozens of different pipe diameter sizes every week.ハンマー収縮装置の素早い金型交換性能により、異なるチューブ仕様間の迅速な切り替えが可能となり、異なるサイズの注文に対して複数の個別のパイプ収縮機を構成する必要がなくなりました。中小規模の加工メーカーは、1 台の装置で 2mm ～ 40mm の加工範囲内の丸管製品の内径縮小加工タスクをすべて完了できます。

6. ハンマー収縮構造と油圧式パイプ収縮装置の比較

現在の金属管加工市場を支配している 2 つの主流のパイプ収縮成形技術、油圧静的押出成形とハンマーサイクリック衝撃成形です。各構造には適用可能な生産シナリオが一致しており、バッチサイズ、チューブ材質、仕様のスイッチング周波数に応じて適切な機器を選択することで、生産効率を制限する機器の性能の不一致を回避できます。操作ロジックとアプリケーション シナリオにおける主な違いは、次の比較分析で明確に分類されます。

6.1 成形力付与モードの違い

油圧収縮機は収縮セクション全体に 1 回の静圧力を加え、1 回の圧力保持サイクルで成形を完了します。瞬間圧力値が高く、硬度の高い厚肉炭素鋼管に適していますが、薄い軟金属管では表面にしわや肉厚ムラが生じやすいです。ハンマー収縮装置は、何百回もの低強度の衝撃サイクルを通じて小さな変形を蓄積し、成形応力を管壁に均一に分散させます。これにより、厳格な表面品質要件が求められる薄肉の銅、アルミニウム、研磨装飾管により適しています。

6.2 生産ラインのスペースと付属機器の需要

油圧パイプ収縮機には、適合する油圧オイルステーション、オイル冷却循環システム、圧力調整補助コンポーネントが必要であり、機械本体の横に余分な床スペースを占有します。ハンマータイプの装置は、独立した油圧支持システムを使用せずに、すべての電源コンポーネントと実行コンポーネントを 1 つの密閉キャビネット内に統合し、総フロア占有率をほぼ 40% 削減します。機器の配置スペースが限られているコンパクトな生産ワークショップでは、ハンマー収縮機器には明らかなレイアウト上の利点があります。

6.3 仕様のスイッチング効率ギャップ

油圧収縮機の多くは複数のボルトで固定された固定金型群を使用しており、金型交換時間は平均30分を超えます。ハンマー収縮装置の高速クイックリリース金型構造は、全体の交換時間を 10 分以内に制御し、仕様の切り替えが頻繁で少量のバッチ注文を行う工場に明らかな効率上の利点をもたらします。単管サイズが固定された量産ラインの場合、単一成形圧力が大きい油圧装置の方が単体加工速度が速い場合がありますが、混合仕様の柔軟な生産環境ではハンマー装置の方が総合的な効率が向上します。

7. 成形型の長寿命化を実現する操作の標準化

金型はパイプ収縮加工装置の主な消耗部品であり、毎日の操作手順を標準化することで、金型内面の異常摩耗、傷、変形を効果的に軽減し、各金型セットの使用可能サイクルを延長し、加工工場の長期的な部品交換コストを削減します。標準化された動作基準の完全なセットは、機器の動作前、動作中、動作後の 3 つのコア リンクをカバーしています。

• 稼働前の金型検査: 金型の内側成形面を清潔な柔らかい布で拭き、金属粉と残留潤滑剤を除去します。金型の内壁に小さな穴や傷がないか確認し、表面に損傷がある場合は加工前に摩耗した金型を交換します。
• 稼働中のパイプ前処理: クランプ前にパイプ端に特殊な金属成形潤滑剤の薄い層を均等に塗布し、衝撃成形中のチューブ外壁と金型内面の間の摩擦を軽減し、金型表面の摩耗を防ぎます。
• 稼働後の金型メンテナンス: 毎日の生産シフトが終了した後、金型を分解して防錆洗浄液に浸し、完全に自然乾燥させて、金型合金表面の酸化錆を防ぐために密封された防塵保管箱に保管します。

潤滑されていない生パイプを加工したり、超硬金属の破片を金型キャビティに混入したりするなど、不適切な操作を行うと、金型成形面に取り返しのつかない引っかき傷が発生します。金型の内壁に傷が現れると、収縮したパイプの端には対応する線状の圧痕欠陥が発生し、後処理の研磨では除去できません。標準化されたメンテナンス手順を厳密に実施することで、各金型グループのサービス サイクルを 50 パーセント以上延長でき、金型の調達頻度や金型交換による設備のダウンタイムが削減されます。

日常のメンテナンス規則に加えて、定期的な機器検査サイクルにもハンマーヘッドクリアランスの校正を含める必要があります。ハンマーヘッドと金型間のクリアランスが大きすぎると、パイプの成形サイズが不安定になり、クリアランスが小さすぎると、ハンマーと金型の部品の相互摩耗が促進されます。装置の稼働時間に応じてハンマーアセンブリのクリアランスを毎週調整することで、マッチングギャップを工場で校正された標準値内に保ち、完成品の寸法精度と金型の摩耗速度のバランスを保ちます。

8. チューブ収縮装置の一般的な生産レイアウトのマッチングスキーム

さまざまな工場の生産ラインのレイアウトによって、チューブ収縮装置に必要な配置モードと補助支持設備が決まります。 3 つの成熟したレイアウト スキームが、ワークショップのスペース サイズと処理フローの順序に応じて金属管加工メーカーによって広く採用されており、各スキ​​ームはさまざまな生産操作モードに適合します。

8.1 独立した単一ステーションの処理レイアウト

このレイアウトは、独立した注文処理が点在する小規模な加工工場に適用され、切断、研磨、ねじ切り装置から分離された独立した処理ステーションとして 1 台のハンマーシュリンクマシンを配置します。独立したステーションは、長さ 6000 mm 以内の長いチューブを手動で積み降ろすための周囲の操作スペースを確保しており、可動材料保管ラックを機械の横に配置して、生のチューブと完成品を別々に保管できます。独立したレイアウトにより、搬送ラインを介して前後の処理装置に接続する必要がなく、新設の小規模な処理工場の改造コストが低くなります。

8.2 直線組立ライン接続レイアウト

連続的な順序付けされた処理フローを持つ中規模メーカーは、直線的な組立ライン レイアウトを採用し、チューブ切断ステーションと表面仕上げステーションの間に収縮装置を配置します。短距離のローラー搬送フレームが機械本体の両側に配置されており、切断された生管は自動的にクランプチャックに搬送され、成形された収縮管は次の研磨工程に送られます。統合された直線レイアウトにより、半完成チューブの手作業による取り扱い頻度が減り、労働力が軽減され、手作業による移送時の表面衝突による傷が避けられます。

8.3 マルチマシン並列の柔軟な生産レイアウト

混合大量注文を受ける大規模な加工工場では、複数台のハンマーシュリンク機を並列配置し、設備群の中央に原料保管エリアと完成品仕分けエリアを共有し統一しています。各機械は隣接する装置に干渉することなく異なる仕様のチューブを独立して加工でき、ハンマーシュリンク装置のシンプルな自動クランプおよび成形動作ロジックにより、オペレーターは同時に 2 ～ 3 台の機械を担当することができます。並列レイアウトにより、工場の床面積を大幅に拡大することなく、生産のピークシーズン中の全体的な注文配送能力が大幅に向上します。

9. チューブハンマーシュリンク加工に関する技術的なよくあるご質問

10. 精密チューブ成形用のカスタマイズされた加工ソリューションにアクセスする

各金属管加工工場には、製​​品タイプ、注文バッチサイズ、工場のレイアウト条件に基づいて独自の生産需要があるため、標準化されたシリーズ機器をカスタマイズされた補助コンポーネントと組み合わせて、個別の加工要件に適合させることができます。カスタマイズ可能な補助構成には、長管自動サポート フレーム、自動供給ローラー テーブル、特殊な傷防止金型インナー スリーブ、デジタル サイズ表示モジュールが含まれており、機械のコア ハンマー成形構造を変更することなく、実際の生産ニーズに応じて自由に組み合わせることができます。

肇慶飛虹機械電気有限公司は、フルシリーズのハンマー式チューブ収縮装置を開発、製造しており、複数の業界の金属チューブ加工工場から収集した長年にわたる現場での製造テストデータに基づいて、構造設計と加工パラメータを最適化しています。各機種は納入前に連続運転エージング試験を実施し、混合仕様の加工条件下での衝撃成形力の安定性、型ロック機構、長期稼働性能を検証しています。

多仕様の少量バッチチューブ生産に適したフレキシブルパイプ成形装置を探しているメーカーにとって、機械加工パラメータと社内製品ラインの適合度を評価することは、適切な成形装置を選択するための重要なステップです。素早い金型交換、広いチューブ直径加工範囲、統合されたコンパクトな構造という主な利点により、ハンマー収縮装置はフレキシブル精密チューブ加工ワークショップにとって信頼できる選択肢となります。

分散された低応力衝撃成形モードにより、静的押出加工によくある多くの品質欠陥が回避され、完成した収縮チューブの不良率が低下し、加工後の研磨および修正手順が簡素化されます。生産チームは、仕様切り替えによる頻繁な停止調整をすることなく、安定した連続チューブ成形に集中できるため、原材料の切断から完成品の納品までのチューブ加工ワークフロー全体のスムーズさが向上します。

チューブの製品仕様を定期的に更新し、小ロットの混合注文を受ける工場にとって、ハンマー式成形技術がもたらす総合的な運用の柔軟性は、単一仕様の専用収縮装置では得られない長期安定生産の利点をもたらします。シリーズ機器の標準化されたパラメータ範囲は、ハードウェア、加熱装置、精密機器の製造分野における主流の丸管成形需要のほとんどをカバーし、異なるパイプ直径サイズを処理するために複数の個別の成形機を導入する必要性を軽減します。

生産管理者は、内部加工製品のチューブ材質、パイプ径範囲、収縮長さを確認した後、実際の作業場レイアウトや日々の生産能力需要に合わせて、対象となる設備構成の提案や詳細な技術パラメータの紹介を得ることができます。カスタムの補助構造アクセサリを標準の機械本体に追加して、半自動の供給と排出を実現し、連続処理シフト中の手動操作ステップをさらに削減できます。

機器の技術エンジニアは、工場の敷地規模や処理フローの順序に応じて、対象となるレイアウト計画や操作仕様書を整理することができ、生産チームが安定した機器のコミッショニングと、機器到着後の迅速な作業員の操作トレーニングを完了できるように支援します。納入後の完全な技術ガイダンスには、金型のメンテナンス基準、日常の設備検査チェックリスト、一般的な成形欠陥の調整方法が含まれており、現場でのチューブ収縮加工ステーションの長期安定稼働をサポートします。
