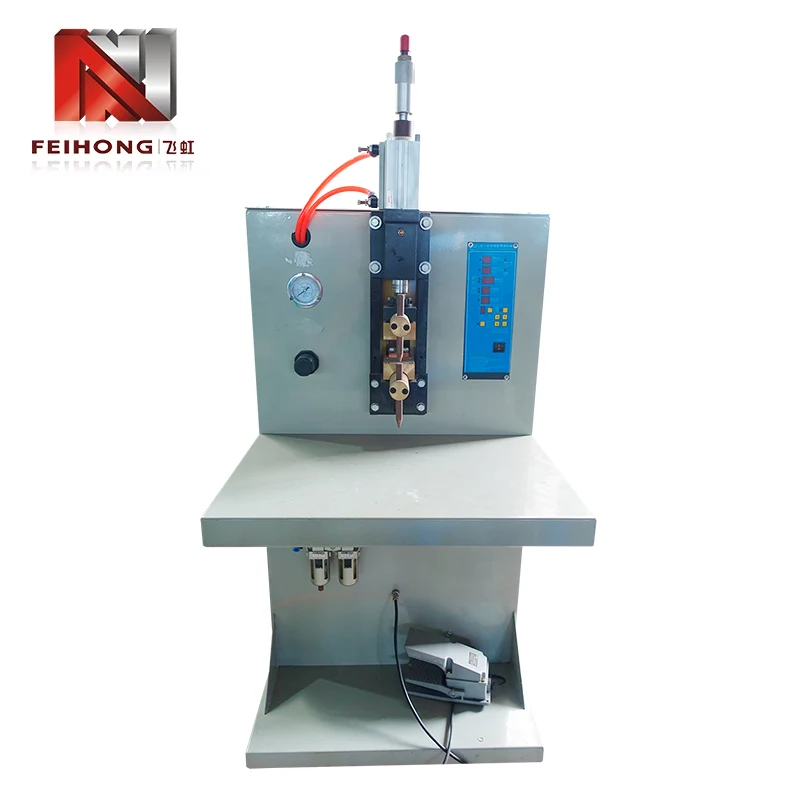

加熱パイプ製造用エネルギー貯蔵スポット溶接機

Feihong® の加熱管製造用エネルギー貯蔵スポット溶接機 (モデル FH-149A) は、信頼性の高い抵抗溶接が製品寿命と安全性に直接影響を与える電熱管業界専用に設計されています。 Feihong® は、完全な加熱管生産ラインの大手サプライヤーとして、この溶接ステーションを完全な機器ポートフォリオに統合しています。このマシンは、定格電力 2KVA および 0 ～ 435V の範囲で調整可能なコンデンサ電圧で、三相 380V、三相 220V、または単相 220V 電源に対応します。空気圧作動とコンデンサの放電エネルギー貯蔵を組み合わせることで、抵抗線をリード バーに接合する場合でも、リード ポストを端子ラグに接合する場合でも、一貫した溶接品質が保証されます。この装置は、8 時間のシフトあたり 30,000 個の実績のあるスループットにより、再現性を維持しながら大量生産をサポートします。

加熱パイプ製造用に設計

加熱パイプ製造用のエネルギー貯蔵スポット溶接機は、不均一な溶接がヒーターの早期故障につながる、抵抗線取り付けの固有の要件に直接対応します。 Feihong® のエンジニアリングは、この機械を汎用スポット溶接機と区別する 3 つの重要な側面に焦点を当てています。

• 1. 空気圧電極力:すべてのサイクルにわたって均一なクランプ圧力を保証し、冷間溶接や排出の原因となるオペレータ依存の変動を排除します。
• 2. コンデンサの放電エネルギー貯蔵:ミリ秒単位で集中電流パルスを供給し、熱影響部を最小限に抑えた強力な金属結合を生成します。これは細い抵抗線に不可欠です。
• 3. 幅広い電圧調整機能 (0 ～ 435V):機械的な変更を行わずに、Ni-Cr 合金からステンレス鋼まで、さまざまなワイヤ ゲージやリード ポスト材料に合わせて微調整できます。

この専用設計により、加熱管製造用エネルギー貯蔵スポット溶接機は信頼性の高い接合部を一貫して製造することができ、加熱管組立ラインでのスクラップ率と手戻りを直接削減できます。

主要な技術パラメータ

Feihong® はこの溶接機に透明な仕様を提供し、生産エンジニアが既存の電力システムとの互換性やスループット目標を検証できるようにします。すべての値は、標準的な作業現場の条件下での工場テストから得られます。

• 1. 電源オプション:三相 380V、三相 220V、または単相 220V – さまざまな地域の電気規格に柔軟に対応し、降圧変圧器の必要性を軽減します。
• 2. 定格消費電力:2KVA、エネルギー効率と急速サイクルに十分なコンデンサ充電電流のバランスをとります。
• 3. コンデンサの電圧範囲:0～435V、フロントパネルのポテンショメータによって連続的に調整可能で、さまざまなワークピースの厚さに合わせて正確なエネルギー制御が可能です。
• 4. 生産能力:8 時間のシフトあたり 30,000 個の溶接が、Feihong® 独自のデモンストレーション ワークショップでのリアルタイム モニタリングを通じて検証されました。

これらのパラメータは、Feihong® の社内品質保証プロトコルに裏付けられた、このマシンが性能と適応性の両方について業界標準を満たしていることを確認します。

大容量環境における運用上の利点

連続生産において、この加熱パイプ製造用エネルギー貯蔵スポット溶接機は、ダウンタイムを最小限に抑え、全体的な設備効率 (OEE) を向上させる明確な利点を提供します。これらの利点は、複数のシフトを操業する加熱管メーカーにとって特に価値があります。

• 1. コンデンサの急速充電サイクル:充電回路は 0.8 ～ 1.2 秒以内にエネルギーを補充し、ボトルネックなく 1 シフトあたり 30,000 の速度を維持します。
• 2. ストローク調整可能な空気圧作動:手作業による力の不一致を排除し、オペレーターの疲労に関係なく、各溶接部に正確に同じ電極圧力がかかるようにします。
• 3. 直感的なコントロールパネル:デジタル電圧表示とシンプルな押しボタン操作を備えており、新しいオペレーターのトレーニング時間を 2 時間未満に短縮します。
• 4. 内蔵安全インターロック:過電流保護、緊急停止、コンデンサ放電抵抗器が含まれており、機械への損傷を防ぎ、オペレータの安全を確保します。

これらの運用上の利点を組み込むことで、Feihong® は持続的な生産性を保証し、大量の加熱パイプ製造業者の収益に直接影響を与えます。

溶接用途における多用途性

この溶接機はパイプの組み立てを加熱するために最適化されていますが、他の抵抗溶接作業も処理できるため、金属製造ワークショップで柔軟に活用できます。調整可能なエネルギーと空気圧により、さまざまな部品の形状に迅速に適応できます。

• 1. リードバーへの抵抗線:主な用途は、工業用オーブン、給湯器、HVAC システムで使用される発熱体の低抵抗接合を確保することです。
• 2. リードポストを端子ラグに接続します。これは、強力な機械的および電気的接続が重要である電気ヒーター用の端子台アセンブリで一般的に必要とされます。
• 3. 薄板金属スポット溶接:焼き付きを避けるために低電圧設定を使用し、厚さ 1.5 mm までのブラケット、シールド、またはセンサー マウントを結合するのに適しています。
• 4. カスタムフィクスチャ機能:機械のモジュール式電極ホルダーと調整可能なアンビルにより、さまざまな部品サイズに合わせて迅速な切り替えが可能になり、セットアップ時間を最小限に抑えることができます。

この多用途性は、この機械が単一目的のユニットではなく、さまざまな生産ニーズをサポートできる多目的の溶接ステーションであることを意味し、複数の専用機械の必要性を減らします。

工場保証の信頼性とサポート

Feihong® は 1992 年以来電熱管装置を製造しており、機械加工、電気組み立て、テスト、物流を専門とする 6 つの専門ワークショップを備えています。この溶接工は、品質管理とサプライ チェーン管理における数十年にわたる専門知識の恩恵を受けています。

• 1. コンポーネントの調達:コンデンサバンクと空気圧バルブは確立された産業サプライヤーから調達され、100% の受入れ検査を受けています。
• 2. バーンインテスト:すべての機械は、出荷前にシミュレートされた生産負荷で 24 時間連続溶接サイクルを実行し、安定性と溶接の一貫性を検証します。
• 3. 包括的なドキュメント:各ユニットには、配線図、空気圧回路図、メンテナンス チェックリスト、スペアパーツ リストが同梱されており、メンテナンス チームに力を与えます。
• 4. リモートおよびオンサイトのサポート:Feihong® は、ビデオ支援によるトラブルシューティング、電話サポート、およびオプションのオンサイト設置監督を提供します。

Feihong® を選択するということは、生産ラインのスムーズな稼働を維持し、計画外のダウンタイムを最小限に抑えるアフターサポートを備えた、実証済みの実績に裏打ちされた機械に投資することを意味します。

メーカーからのよくある質問

Q: この溶接機が扱える抵抗線の最大直径はどれくらいですか?
A: 加熱パイプ製造用エネルギー貯蔵スポット溶接機は、材料 (Ni‑Cr、Fe‑Cr‑Al、または Cu‑Ni) に応じて、直径 2.5 mm までの抵抗線を溶接できます。調整可能なコンデンサ電圧 (0 ～ 435 V) により、さまざまなワイヤ ゲージに合わせてエネルギーを微調整でき、スプラッターや過熱のない最適な溶接溶け込みを確保できます。より大きな直径の場合は、カスタム電極設計について当社のアプリケーション エンジニアに相談することをお勧めします。

Q: 工場に 220V しかない場合、機械は単相電源で動作できますか?
A: はい、単相 220V 動作をサポートしているため、ほとんどの作業場のコンセントと互換性があります。ただし、スループットを最大化し、充電時間を短縮するには、三相電源を推奨します。マシンは入力電圧を自動的に検出し、それに応じて内部の変圧器タップを調整します。

Q: コンデンサバンクはどれくらいの頻度で交換する必要がありますか?
A: Feihong® は、100 万回以上の充放電サイクルに耐える高品位の電解コンデンサを使用しています。通常の毎日の運用 (シフトあたり 30,000 件の溶接) では、バンクは通常 5 ～ 7 年間持続します。交換は簡単で、メンテナンス チームが標準ツールを使用して実行できます。ご要望に応じて、ステップバイステップのビデオ手順を提供します。

Q: Feihong® は設置とオペレーターのトレーニングを提供しますか?
A: はい、Feihong® はオンサイトの設置監督とオペレーターのトレーニングを提供します。また、リモート セルフ トレーニング用の包括的なビデオ ガイドと図入りマニュアルも提供しています。当社のテクニカル サポート チームは、初期生産段階でのリアルタイムのトラブルシューティングのためにビデオ通話を通じて対応します。

Q: 保証期間は何ですか?またその範囲は何ですか?
A: Feihong® は、電極、電極ホルダー、空気圧シールなどの消耗品を除くすべての電気および機械コンポーネントを対象とした 12 か月保証を提供します。延長保証オプションを購入することができ、修理を迅速に行うために主要な市場で現地のスペアパーツ在庫を維持しています。
