の平パイプベンダーは現代の金属成形の基礎として機能し、自動車、建設、HVAC 業界全体で長方形および楕円形のチューブを正確に曲げることができます。この記事では、フラットパイプ曲げ装置の動作原理、キーの種類、材料の挙動、および選択基準について検討します。また、メンテナンスのベスト プラクティス、一般的な故障モード、プロファイル曲げの未来を形作る新しいテクノロジーについても取り上げます。耐久性と再現性を考慮して設計されたフラット パイプ ベンダーは、高強度合金でも一貫した結果をもたらします。プロトタイプであろうと大量生産であろうと、この装置の機能と制限を理解することで、最適な製造結果が保証されます。
1. フラット パイプ ベンダーとは何ですか?またどのように機能しますか?

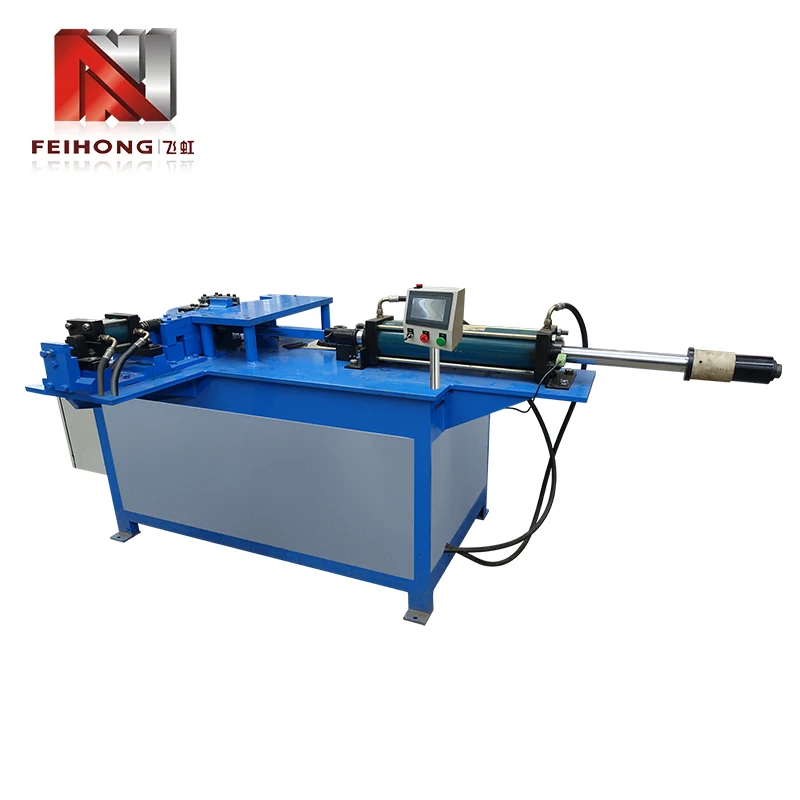

A 平パイプベンダーは、断面を崩さずに単一の平面に沿って長方形、正方形、または楕円形のチューブを曲げるように設計された特殊な機械です。円形のプロファイルを維持するためにマンドレルとワイパーダイを使用する丸パイプベンダーとは異なり、平パイプの曲げには、チューブの広い面をサポートしながら狭いエッジを制御可能に変形できるように、慎重に適合したツールが必要です。基本的な課題は、平らな部分の幅全体で発生する伸びと圧縮の差を管理することにあります。外壁は伸びる一方で内壁は圧縮され、適切なサポートがなければチューブは座屈したりしわが寄ったりします。
動作原理は、曲げダイ (またはフォーム)、クランプ ダイ、および加圧ダイの 3 つの主要な要素を中心としています。チューブはクランプと曲げダイの間に固定され、その後、曲げダイの半径を中心に回転します。平坦なプロファイルの場合、曲げダイにはチューブの外形寸法に一致する溝が組み込まれており、幅広の面が内側に潰れるのを防ぐ横方向のサポートを提供します。一部の高度なマシンでは、ワイパーダイチューブの内半径に沿ってスライドしてしわを取り除きます。マンドレル(平らな部分ではあまり一般的ではありませんが) チューブが中空の場合、内部空洞をサポートするために挿入できます。通常、プロセス全体は油圧または電気で作動し、CNC 制御により正確な角度の再現性と複数ステップの曲げシーケンスが可能になります。
の特徴の 1 つは、平パイプベンダー厳しい公差を維持しながら、歪みを最小限に抑えて曲げを生成できる能力です。これは次のようにして達成されます。制御されたスプリングバック補償- 機械は、材料が予測可能な量だけ緩むことを認識して、目標角度をわずかに超えて過剰に曲げます。最新のユニットには、実際の曲げ角度をリアルタイムで測定し、ラムの位置を動的に調整するセンサーが統合されており、各部品が ±0.5 度以内で CAD モデルと一致することが保証されます。堅牢な構造とインテリジェントな制御の組み合わせにより、この装置は高品質の製造に不可欠なものとなります。
2. 平パイプ曲げに最も大きく依存しているのはどの業界ですか?
フラットパイプの曲げ加工はニッチなプロセスではなく、複数の重工業のサプライチェーンに組み込まれています。以下のセクターは以下に依存します平パイプベンダー円形チューブでは実現できない構造的および美的コンポーネントを製造するための装置。
- 自動車および輸送:シャーシ フレーム、ロール ケージ、シート構造、排気システム コンポーネントには、長方形または楕円形のチューブが使用されることがよくあります。平らに曲げることにより、設計者は強度重量比を最大化しながら、狭い車両エンベロープ内にコンポーネントを効率的にパッケージングできます。
- 建設と建築:手すり、階段、カーテンウォールマリオン、装飾金属ファサードには、曲がった長方形のセクションが含まれることがよくあります。建築用途では、しわのないきれいな曲げの視覚的な魅力が最も重要です。
- 冷暖房空調設備と換気:ダクトと空気処理システムには、平らな楕円形のチューブが使用されており、浅い天井スペースにフィットしながら高い空気流を維持します。これらのプロファイルを曲げるには、内部断面の制限を避けるために正確な制御が必要です。
- 農業用機器:トラクター横転防止構造 (ROPS)、作業機フレーム、および灌漑ピボットはすべて、耐久性とコスト効率の高い製造を実現するために、曲がった長方形のチューブを使用しています。
- 家具とオフィスインテリア:現代のデスクフレーム、棚システム、展示スタンドは、曲げられた平らなチューブのきれいなラインを活用して、高い構造的完全性を備えたミニマリストの美学を実現しています。
これらの各分野において、フラット パイプ ベンダーは設計の自由度を実現するものとして機能し、エンジニアが溶接継手をより強度があり、より軽く、より視覚的に魅力的な連続した曲げセクションに置き換えることを可能にします。機器の多用途性により、小規模の工場でも、これらの要求の厳しい市場向けにプロ仕様のコンポーネントを製造できることがわかります。
3. 現在入手可能なフラットパイプベンダーの主なタイプは何ですか?
平角パイプ曲げ機は、作動方式、制御システム、工具構成によって分類されます。適切なタイプの選択は、生産量、材料の種類、曲げの複雑さによって異なります。以下は、最も一般的なバリアントの比較概要です。
| タイプ | 作動 | 標準的な容量 | 最適な用途 |
|---|---|---|---|
| マニュアル | レバー・ハンドポンプ | 幅50mmまで | 試作、メンテナンス、小ロット対応 |
| 油圧 | 油圧シリンダ | 幅150mmまで | 中量生産、厚肉 |
| CNCロータリードロー | サーボエレクトリック / ハイブリッド | 最大200mm幅 | 大量生産、厳しい公差、複雑な形状 |
| 圧縮ベンダー | 空気圧または油圧 | 幅100mmまで | シンプルな曲げ、HVAC ダクト、低コスト |
手動ベンダー低コストと簡単さのため、メンテナンス部門や教育機関に好まれています。油圧機械パワーと手頃な価格のバランスが取れており、多くの製造工場の主力製品となっています。CNCロータリードローベンダー何百ものプログラムを保存し、素材の変動を自動的に補正する機能を備えた最先端の製品です。コンプレッションベンダー精度は劣りますが、薄肉チューブの単純な曲げを大量生産するには非常に高速かつ経済的です。
これら 4 つのカテゴリ以外にも、油圧力と CNC 制御を組み合わせ、両方の長所を備えたハイブリッド マシンもあります。タイプを選択するときは、現在のワークロードだけでなく、より複雑なジオメトリへの将来の拡張の可能性も考慮することが重要です。
4. 材料の選択は曲げプロセスにどのような影響を与えますか?
チューブの材質はおそらく、曲げの品質に影響を与える最も重要な要素です。合金が異なれば、延性、スプリングバック、加工硬化の度合いも異なります。曲げ設定ではこれらすべてを考慮する必要があります。以下に、一般的な材料とその曲げ特性の内訳を示します。
- 軟鋼
- 最も寛容な素材。優れた延性と予測可能なスプリングバックを提供します。特別な注意を払うことなく、ほとんどの汎用曲げ加工に適しています。
- 高強度低合金 (HSLA) 鋼
- より高い曲げ力が必要となり、より大きなスプリングバックを示します。角度精度を維持するには、CNC 補正を強くお勧めします。
- ステンレス鋼(オーステナイト系)
- 加工硬化が急速に進むため、曲げ半径が小さすぎると亀裂が発生する可能性があります。摩擦を減らすために、遅いラム速度、適切な潤滑剤、および磨かれた工具を使用してください。
- アルミニウム合金 (5xxx、6xxx)
- 軽量で耐食性がありますが、しわやひび割れが発生しやすいです。より大きな曲げ半径 (3-5 × チューブ幅) と慎重なクリアランス設定が不可欠です。
- 銅と真鍮
- 延性が高く曲げやすいですが、柔らかい表面は傷つきやすいです。精密に仕上げられた金型と適切なクリアランスにより、かじりや表面欠陥が防止されます。
合金に加えて、壁の厚さも重要な役割を果たします。壁が厚いと崩壊に対する抵抗力は大きくなりますが、より大きなトン数が必要になります。薄肉チューブは内側半径で座屈しやすいため、内部マンドレルまたは特殊なワイパー ダイが必要になる場合があります。一般的な経験則として、内部サポートなしで確実な曲げを実現するには、壁の厚さがチューブ幅の少なくとも 5% である必要があります。
5. フラットパイプベンダーを選択する際に評価すべき主な仕様は何ですか?
適切な機械を選択するには、単に最大チューブ サイズを一致させるだけでは不十分です。包括的な評価では、次のパラメータをカバーする必要があります。各パラメータはパフォーマンスと寿命に直接影響します。
- 最大曲げ能力:これには、機械が処理できるチューブの幅、高さ、壁の厚さが含まれます。材料の変動や予期せぬ需要を考慮して、予想される最大の部品よりも少なくとも 20% 高い処理能力を持つ機械を常に選択してください。
- 最小曲げ半径:チューブ幅の倍数（例：2×W）で表されます。半径が狭くなると、より洗練された工具とより高い機械剛性が必要になります。ほとんどのアプリケーションでは、半径 3×W が安全な開始点です。
- 曲げ角度範囲:ほとんどの機械は 0° ～ 180° まで曲げることができますが、一部の特殊なユニットでは過曲げ用途向けに最大 220° まで曲げることができます。機械が工具の干渉なしに必要な角度を達成できることを確認します。
- サイクル速度:これは曲げごとに秒単位で測定され、生産のスループットに影響します。油圧機械は通常 5 ～ 15 秒でサイクルしますが、サーボ電気ユニットは小さなセクションでは 2 ～ 5 秒を達成できます。
- 制御システム:基本的な PLC とタッチスクリーン プログラミングを備えた完全な CNC の比較。 CNC は柔軟性に優れていますが、初期コストが高く、学習曲線も急になります。
- ツールの互換性:機械が業界標準のツールを使用しているか、それとも独自の設計を使用しているかを確認してください。標準化されたツールにより、金型交換のリードタイムとコストが削減されます。
- 電力要件:油圧機械は専用の電源ユニット (通常は 15～75 kW) を必要としますが、電気機械は標準の三相電源で動作します。施設の電気インフラストラクチャを検討してください。
適切に選択された機械は、現在の生産ニーズを満たすだけでなく、部品の複雑さや材料の多様性における将来の成長にも対応します。選択した機器が実際の運用状況と一致していることを確認するために、選択プロセスに生産エンジニアとメンテナンス スタッフの両方を参加させることが賢明です。
6. 最も一般的な平パイプの曲げ欠陥とは何ですか?また、それらをどのように防ぐことができますか?
高品質のフラット パイプ ベンダーを使用した場合でも、不適切なセットアップ、工具の磨耗、材料の不一致によって欠陥が発生する可能性があります。これらの故障モードを理解することが予防への第一歩です。以下に、最も頻繁に発生する問題とその解決策を示します。
- 内側の半径にしわ:内壁が材料が対応できる速度を超えて圧縮するときに発生します。ワイパー ダイの圧力が不十分であるか、壁の厚さに対して曲げ半径が小さすぎることが原因です。防止：ワイパー ダイの力を増やすか、より大きな半径を使用するか、内壁をサポートするマンドレルを追加してください。
- 断面の崩壊 (平坦化):チューブの広い面が内側に陥没し、構造的な完全性が失われます。薄肉チューブの場合、または曲げダイが適切な横方向のサポートを提供しない場合によく発生します。防止：チューブの外形寸法により近いダイスを使用し、曲げ中に外壁を積極的に押す加圧ダイスを検討してください。
- スプリングバックのバリエーション:スプリングバックが一貫していない場合、特に高張力鋼やアルミニウムを曲げる場合、部品が目標角度を満たさなくなります。防止：リアルタイムの角度フィードバックを備えた CNC オーバーベンディングを実装します。また、材料が一貫した機械的特性を備えた単一バッチからのものであることを確認してください。
- 表面の傷とかじり:チューブが曲げダイやワイパーと摺動する際に傷が発生します。かじりは、アルミニウムやステンレス鋼で特に問題になります。防止：磨かれた工具を使用し、適切な潤滑剤を塗布し、摩擦を減らすために適切なクリアランスを維持してください。
- 平面内でのねじれまたはスプリングバック:チューブが曲げ面からわずかに外れて回転し、部品がねじれる場合があります。これは多くの場合、クランプ圧力が不均一であるか、工具の位置がずれていることが原因です。防止：クランプダイの位置を確認し、各曲げの前にチューブがまっすぐに固定されていることを確認してください。
工具の定期的な検査と機械の角度センサーの定期的な校正により、これらの問題の多くは部品の廃棄につながる前に発見できます。成功した各セットアップのパラメータを文書化することは、今後の実行のトラブルシューティングにも役立ちます。
7. 長期的な信頼性を維持するには、フラット パイプ ベンダーをどのように保守する必要がありますか?
フラットパイプベンダーの精度と寿命を維持するには、適切なメンテナンスが不可欠です。プロアクティブなレジメンにより、ダウンタイムが短縮されるだけでなく、一貫した曲げ品質が保証されます。ほとんどの油圧機械や CNC 機械では、次の段階的なアプローチをお勧めします。
- 毎日の目視検査:作動油の漏れ、ボルトの緩み、クランプ金型や曲げ金型の摩耗の兆候がないか確認してください。作業エリアを清掃し、金属片や破片を取り除きます。
- 可動部品の潤滑：メーカー指定のグリースまたはオイルをすべてのピボット ポイント、スライド面、および曲げダイ スピンドルに塗布します。グリースを塗りすぎると汚れが付着する可能性があるため、推奨量のみを使用してください。
- 作動油のメンテナンス:液体レベルを監視し、マニュアルに指定されている間隔でフィルターを交換してください。汚染された流体は、バルブやポンプの故障の主な原因です。
- 角度センサーの校正:精密分度器またはデジタル角度ゲージを使用して、機械の曲げ角度の精度を確認します。偏差が±0.3°を超える場合は再校正してください。
- ワイパーと加圧ダイの検査:傷や変形がないか確認してください。しわや表面の損傷を防ぐために、磨耗したダイは再研磨するか交換する必要があります。
- 電気系統のチェック:CNC マシンの場合は、すべてのケーブルがしっかりと固定されており、非常停止が正しく機能し、コントロール パネルにエラー コードが表示されていないことを確認してください。
- 年間包括的なサービス:認定技術者に依頼して、油圧シリンダーのシール、ポンプの磨耗、ソフトウェアの更新などの完全なオーバーホールを行ってください。
オイル交換、金型の交換、校正などのすべてのメンテナンス作業の詳細なログを記録することは、摩耗パターンを予測し、ダウンタイムを効率的にスケジュールするのに役立ちます。フラット パイプ ベンダーを適切にメンテナンスすれば、数十年にわたって信頼性の高いサービスを提供できます。
8. フラットパイプ曲げ技術の将来性は何ですか?
フラットパイプ曲げの進化は、より高い効率、精度、持続可能性への要求によって推進されています。インダストリー 4.0 のコンセプトは曲げ機械にますます統合されており、リアルタイムのデータ収集と予知保全が可能になります。ツーリングに組み込まれたセンサーは摩耗と力の変化を監視し、最適な曲げパラメータを自動的に推奨できる中央システムに情報をフィードバックします。
もう 1 つの新たなトレンドは、サーボ電気ドライブ従来の油圧の代わりに。これらのシステムは、消費エネルギー、騒音が少なく、より高い位置精度を提供します。これらは、二酸化炭素排出量の削減を目指すメーカーにとって特に魅力的です。さらに、積層造形ツーリング設計に影響を与え始めています。コンフォーマル冷却チャネルを備えた 3D プリント ダイは、高速曲げ時の熱管理を改善できます。
人工知能は曲げシーケンスにも活用されています。 AI アルゴリズムは、各チューブ バッチの材料特性と履歴を分析して、前例のない精度でスプリングバックを予測し、スクラップ率とセットアップ時間を削減できます。さらに、協働ロボット（協働ロボット）は、荷積みと荷降ろしを自動化するためにフラットパイプベンダーと組み合わせられており、人間のオペレーターが品質管理とプロセスの最適化に集中できるようにしています。
業界が次の方向に進むにつれ、デジタルツイン—物理的な曲げセルの仮想レプリカ—エンジニアは、単一のチューブを曲げる前に生産工程全体をシミュレートできるようになります。この機能により、設計から部品完成までの時間が大幅に短縮され、カスタム製造が大量生産とほぼ同じ効率になります。フラットパイプ曲げの未来は間違いなくスマートで、接続され、自律性がますます高まっています。
9. 平パイプベンダーに関するよくある質問
フラット パイプ ベンダーは、長方形、正方形、または楕円形のプロファイル用に特別に設計されており、潰れを防ぐために広い面をサポートするツールを使用します。丸パイプベンダーは円管を操作し、通常は内径を維持するためにマンドレルを使用します。ツーリングと曲げの仕組みが根本的に異なるため、2 つの機械に互換性はありません。
はい、ただし慎重な準備が必要です。研磨されたダイを使用し、適切な潤滑剤 (塩素化または合成描画油など) を塗布し、ワイパー ダイが良好な状態にあることを確認してください。曲げ速度を遅くすると、かじりや表面の傷のリスクも軽減されます。
ほとんどのメーカーは、2,000 稼働時間ごと、または 1 年ごとのいずれか早い方で作動油を交換することを推奨しています。ただし、その間隔はオイルの品質、動作温度、汚れのレベルによって異なります。定期的なオイル分析は、特定の条件に最適な交換スケジュールを決定するのに役立ちます。
はい、ただし最小半径はチューブの幅、壁の厚さ、材料の延性によって制限されます。ほとんどの材料では、特別な工具を使用せずにチューブ幅の 3 倍の半径を実現できます。より狭い半径 (例: 1.5×W) の場合は、マンドレルとワイパー ダイが必要になり、機械には増加した力に対処するのに十分な剛性が必要です。
常に適切な個人用保護具 (手袋、安全メガネ、聴覚保護具) を着用してください。操作中は絶対に曲げ部分に手を近づけないでください。緊急停止ボタンにアクセスできること、および機械が適切に保護されていることを確認してください。事故を防ぐためには、定期的なトレーニングと明確な操作手順が不可欠です。
