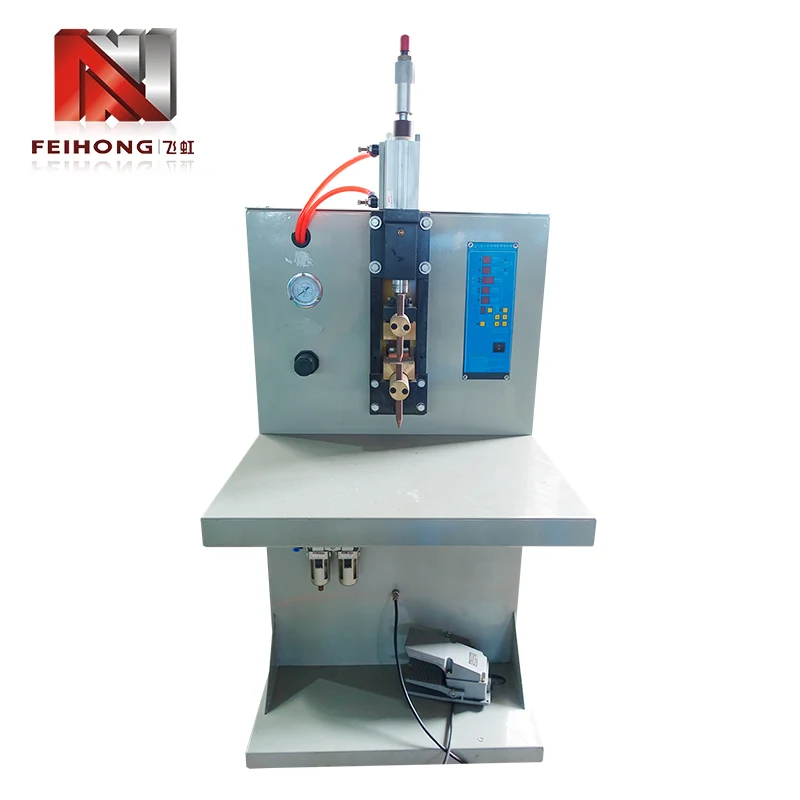

リードポストと端子ラグの溶接用スポット溶接機

リードポストと端子ラグを溶接するための Feihong® のスポット溶接機は、リードバー (またはリードポスト) と端子ラグの間に絶対的な接合の一貫性を必要とする電熱管メーカー向けに設計されています。完全な加熱チューブ生産ラインのサプライヤーとして、Feihong® はこの溶接機をチューブの充填、シール、および試験ステーションと統合しています。このマシンは、定格電力 2KVA の三相 380V、三相 220V、または単相 220V 電源に対応し、コンデンサ電圧は 0 ～ 435V で連続的に調整できます。空気圧電極力システムとコンデンサの急速放電を組み合わせることで、熱影響部を最小限に抑えたソリッドステート溶接を形成する短い持続時間のパルスを発生させ、電気接触抵抗を 100 µΩ 以下に抑えながらリード ポストの機械的強度を維持します。この溶接機は、8 時間のシフトあたり 30,000 件の接合という実証済みのスループットを備え、大規模な加熱パイプ生産の量的需要を満たし、その再現性により手戻りや現場での故障が減少します。

ヒーターの性能におけるリードポスト溶接の重要な役割

加熱管では、内部抵抗線と外部端子ラグの間の接続が最も故障しやすいインターフェースです。高抵抗の接合部は局所的な熱を発生させ、酸化を促進し、最終的には回路を開きます。この溶接機は、3 つの焦点を絞った設計選択を通じてこれらの故障モードに対処します。

• 1. エネルギー精度:コンデンサの電圧設定 (0～435V) により、さまざまな材料の組み合わせに合わせて微調整できます。たとえば、ニッケルクロム線から銅のラグへの接続では、ステンレスから銅への接続よりもエネルギーが少なくて済みます。
• 2. 電極力の安定性:空気圧システムは、工場空気の変動に関係なく一定のクランプ圧力 (±2%) を維持し、放電前に一貫した接触抵抗を確保します。
• 3. パルス幅制御:固定放電時間 (約 8ms) は薄肉部品用に最適化されており、完全な溶融を達成しながら溶融を防止します。

これらの機能は、不良率の低下とヒーターの耐用年数の延長に直接つながりますが、これは加熱管メーカーにとって最優先事項です。

端子溶接の電極構成とメンテナンス

溶接用のスポット溶接機 リードポストと端子ラグは、多くの場合、真鍮または錫メッキ銅で作られており、リードポストとは異なる熱特性を持っています。適切な電極設計とメンテナンスは、固着や過度のへこみのない一貫した溶接を実現するために不可欠です。 Feihong® のアプリケーション エンジニアは、次の実践方法を推奨しています。

• 1. 電極材料の選択:銅ベースの端子の場合、分散強化銅 (Cu-Al₂O₃ など) は、導電性と変形耐性の最適なバランスを提供します。鋼製端子の場合は、タングステン銅が推奨されます。
• 2. 先端形状:上部電極の小さな半径 (R2-R3) は電流を集中させて均一なナゲットを形成しますが、下部電極はリードポストを曲がらずに支えるために平らかわずかにドーム状にする必要があります。
• 3. クリーニングとドレッシング:先端に酸化物が蓄積すると接触抵抗が増加し、スパッタの原因となります。 500 ～ 800 溶接ごとに細かいやすりまたは電極ドレッサーを使用して軽くドレッシングを行うと、形状が復元され、汚染物質が除去されます。
• 4. 冷却水 (オプション):継続的な高負荷サイクルでは、過熱を防止し、チップの摩耗を軽減するために水冷式電極ホルダーが利用可能です。

これらのガイドラインを採用することで、長期にわたる生産作業を通じて溶接の品質を維持し、電極の寿命を延ばし、消耗品のコストとダウンタイムを削減することができます。

異なる材料ペアのパラメータ調整

この溶接機の多用途性は、調整可能なコンデンサ電圧と空気圧によってもたらされます。ただし、特定の材料ペアに最適な組み合わせを見つけるには、体系的なテストが必要です。以下の表は、一般的な加熱管の材料に基づいた出発点を示しています。

リードポストの材質	端子材質	コンデンサ電圧 (V)	電極力(kN)
Ni-Cr合金（ø2.5mm）	真鍮(t=0.8mm)	280‑320	1.8～2.2
ステンレス鋼（ø3.0mm）	銅(t=1.0mm)	340～380	2.0～2.5
銅張鋼板（ø2.0mm）	錫メッキ銅	220～260	1.5～1.8
インコネル(ø2.8mm)	ニッケルメッキ鋼	300～350	2.2～2.6

これらの値は初期の提案です。最終設定は、溶接ナゲット直径 (ターゲット 1.2 ～ 1.5 × ワイヤ直径) と引張試験強度をチェックすることによって検証する必要があります。 Feihong® は、試運転サービスの一環としてオンサイトパラメータの最適化を提供します。

生産性の向上と実際の事例

従来の交流スポット溶接機からこのコンデンサ放電加工機に切り替えると、多くの場合、速度と品質の両方が即座に向上します。広東省の中規模加熱管工場では、3 台の古いユニットを 2 台の FH-149A 機械に置き換え、6 か月間で次の成果を達成しました。

• 1. スループットの向上:各機械はシフトごとに一貫して 30,000 個の溶接を生成し、以前の 1.5 台の機械の生産量に匹敵するため、床スペースが解放されます。
• 2. スクラップの削減:リードポスト溶接の不合格率は 1.8% から 0.2% に低下し、年間約 120,000 本の完成チューブを節約できました。
• 3. 省エネ:コンデンサの放電原理により、古い AC ユニットと比較して溶接あたりの消費電力が 40% 削減され、電気代が年間 2,000 ドル以上削減されます。
• 4. オペレーターの承認:シンプルな電圧ダイヤルと圧力計の制御により、トレーニング時間が 2 日から 4 時間に短縮されました。

これらの目に見える利点は、専門の溶接機への投資がすぐに回収され、全体的な生産の安定性が向上することを示しています。

工場でのテストと品質認証

Feihong® 工場から出荷されるすべての機械は、実際の生産条件をシミュレートする包括的なテスト プロトコルを受けます。当社の 6 つの専用ワークショップ (機械加工、電気組み立て、変圧器巻線、コンデンサー形成、塗装、最終組み立て) により、原材料から完成品まで品質を管理できます。

• 1. コンデンサバンクテスト:各コンデンサの ESR と静電容量が測定されます。組み立てられたバンクは、安定性を確認するために最大電圧で 500 回の充放電サイクルを受けます。
• 2. 空気圧回路テスト:シリンダーのストロークと圧力は、校正されたゲージを使用して直線性と再現性がチェックされます。
• 3. 溶接性能試験:一連の標準テスト クーポン (Ni-Cr ワイヤと銅ラグ) が溶接されます。ナゲット直径と引張強さが記録され、内部仕様を満たしている必要があります。
• 4. 電気的安全性:絶縁抵抗、絶縁耐力、接地導通は IEC 60204‑1 に従ってテストされます。

溶接リードポストおよび端子ラグ用の各スポット溶接機には、テスト証明書と、すべての非摩耗部品をカバーする 12 か月保証が付いています。また、迅速な交換に備えて、現地のスペアパーツ在庫も維持しています。

端子溶接に関するよくある質問

Q: 溶接後の端子金具の変色を防ぐにはどうすればよいですか?
A: 過度の熱による酸化により変色します。溶接がまだ強く、ラグが元の色を保つまで、コンデンサの電圧を 10 ボルトずつ下げます。また、電極の力が良好な接触を維持するのに十分であることを確認してください。力が低いと、アーク放電や過熱が発生する可能性があります。

Q: この溶接機は、はんだまたはコーティングが事前に塗布されたリードポストを処理できますか?
A: はい。ただし、コーティングにより接触抵抗が低下する可能性があるため、電圧をわずかに低く調整する必要がある場合があります (10 ～ 15%)。可能であれば、溶接領域のコーティングを除去するか、テスト実行を実行して最適なパラメータを決定することをお勧めします。

Q: コンデンサバンクはどれくらいの頻度で交換する必要がありますか?
A: 通常の使用 (1 シフトあたり 30,000 回の溶接、1 シフト) の場合、電解コンデンサの設計寿命は約 5 ～ 7 年または 100 万回の充電サイクルです。毎年静電容量をチェックすることをお勧めします。値が 15% 以上低下した場合は交換をお勧めします。

Q: このマシンの最小注文数量はいくらですか?
A: 標準モデルにはMOQはありません。単体販売だけでなく、生産ラインパッケージも販売しております。納期と価格については、当社の営業チームにお問い合わせください。
